Трубная или анкерная? Как одна строка в спецификации превращает опору в аварийный объект
В январе 2023 года на участке автодороги Р-239 в Татарстане эксплуатирующая организация зафиксировала отклонение восьми опор освещения от вертикали на угол от 5 до 11 градусов. Причина — не брак металла, не дефект бетонирования, а трубная ЗДФ, назначенная на участке с пучинистым суглинком. Геологический отчет в проектной документации отсутствовал. Типовой узел был скопирован из альбома без привязки к площадке.
Этот случай — не исключение и не чье-то конкретное упущение. Это системная ошибка, встроенная в процесс: проектировщик назначает тип закладной детали фундамента до получения геологических изысканий, а когда изыскания приходят — спецификация уже утверждена, и менять ее никто не будет.
Разберем механику обоих типов — без рекламных сравнений и без советов «применяйте анкерную, потому что она лучше». Такой совет без привязки к грунту и нагрузкам — точно такая же ошибка, только в другую сторону.
Что держит опору: физика трубной ЗДФ
Трубная закладная деталь фундамента — это отрезок стальной трубы с фланцем, приваренным к верхнему торцу. Труба бетонируется в скважине либо в опалубочном блоке и работает как жесткий армирующий стержень. Кабель заводится через технологическое окно, прорезанное в стенке трубы ниже фланца.
Главное инженерное свойство этого узла: изгибающий момент от наземной части передается на бетон через всю заглубленную поверхность трубы. Контактная площадь значительная, напряжения распределены, жесткость высокая. Для стабильных грунтов — скальных, крупнообломочных, песчаных с низким уровнем грунтовых вод — это оптимальное решение. Производство трубной ЗДФ дешевле анкерной на 20–30 процентов, цикл изготовления короче, монтаж не требует точной юстировки.
Теперь — что происходит на пучинистом грунте.
При промерзании водонасыщенного суглинка или глины объем грунта увеличивается. Касательные силы морозного пучения действуют на боковую поверхность фундаментного блока снизу вверх. Бетонный массив вместе с жестко забетонированной трубой смещается вверх — это называется выпучиванием.
Профессор Н. Н. Морарескул в монографии «Основания и фундаменты на пучинистых грунтах», выпущенной СПбГАСУ в 2018 году, приводит результаты пятилетнего мониторинга: при глубине промерзания 1,4 метра вертикальное смещение фундаментного блока с трубной ЗДФ за один зимний сезон составляет от 40 до 60 миллиметров. Весной грунт оттаивает и проседает, но бетонный блок опускается неравномерно — часть пустот под подошвой уже заполнена оплывшим грунтом, и геометрия не восстанавливается. Три-пять таких циклов — и 12-метровая опора отклоняется от вертикали на 200–250 миллиметров по верхней точке.
Противопучинные мероприятия возможны: замена грунта обратной засыпки на непучинистый материал на всю глубину промерзания, устройство теплоизолирующей отмостки, обработка боковой поверхности блока битумной мастикой для снижения касательных сил. Но все это удорожает установку трубной ЗДФ настолько, что экономический смысл ее применения на проблемных грунтах исчезает.
Анкерная схема: почему зазор в 40 миллиметров важнее, чем кажется

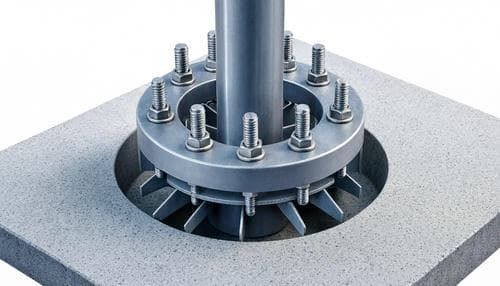

Анкерная закладная деталь фундамента состоит из опорной плиты с приваренными шпильками, расставленными по окружности. Плита замоноличивается в бетон, шпильки выпускаются выше поверхности. Фланец опоры устанавливается на шпильки, выравнивается с помощью регулировочных гаек и шайб, после чего фиксируется основными гайками.
Между бетонной поверхностью и опорным фланцем образуется зазор — обычно 30–50 миллиметров. Именно этот зазор определяет главное отличие анкерной схемы от трубной: опора не связана с фундаментом жестко. Если бетонный блок все же получил микросмещение — а на сложных грунтах это вопрос времени, а не вероятности — вы можете подтянуть или ослабить соответствующие гайки и вернуть опору в вертикаль. Причем сделать это можно и через три года, и через пять лет после монтажа — при условии, что резьба защищена от коррозии.
Нагрузки распределяются иначе. В трубной схеме изгибающий момент передается через тело трубы — напряжения концентрируются в зоне выхода трубы из бетона, и именно там при перегрузке происходит пластическая деформация. В анкерной схеме момент раскладывается на группу шпилек: подветренные работают на растяжение, наветренные — на сжатие через плиту. Пиковые напряжения ниже, но появляется другая уязвимость — циклическое растяжение шпилек при порывистом ветре.
Специалисты ЦНИИСК им. В. А. Кучеренко в исследовании нагрузок на высотные сооружения, выполненном в 2019 году, зафиксировали: для конструкций с отношением высоты к диаметру опоры более 40:1 пульсационная составляющая ветровой нагрузки увеличивает пиковые напряжения в анкерных соединениях на 35–40 процентов относительно статического расчета. Неучет пульсации при проектировании анкерного узла — прямой путь к усталостному разрушению шпилек через три-пять лет эксплуатации, особенно в ветровых районах III и выше.
Слабые места анкерной ЗДФ: повышенная металлоемкость, более жесткие допуски при бетонировании и обязательная консервация резьбовых соединений. Последнее — самая частая точка отказа. Наружную резьбу шпилек и гайки необходимо защищать грунтовкой, колпачковыми гайками или термоусадочными колпаками с консервационной смазкой. На практике это делают редко — и через несколько лет получают монолит «шпилька–гайка», не поддающийся ни регулировке, ни демонтажу.
Геология решает: четыре параметра, которые нельзя пропустить
Назначение типа ЗДФ без геологического разреза — ситуация, при которой проектировщик принимает решение вслепую. Ниже — параметры, обязательные к оценке.
Пучинистость. Степень классифицируется по СП 22.13330.2016: непучинистые — до 1 процента увеличения объема при замерзании, слабопучинистые — 1–3,5 процента, среднепучинистые — 3,5–7 процентов, сильнопучинистые — свыше 7 процентов. Трубная ЗДФ на сильнопучинистых грунтах без противопучинных мероприятий — гарантированный крен в течение первых пяти зим.
Просадочность. Характерна для лессовых грунтов. При замачивании такой грунт резко теряет несущую способность, и жестко связанная с фундаментом трубная ЗДФ отклоняется вместе с блоком. Анкерная схема дает запас на юстировку.
Уровень грунтовых вод — УГВ. Высокий УГВ создает агрессивную среду: для трубной ЗДФ это коррозия наружной поверхности трубы на границе «бетон–грунт», для анкерной — коррозия шпилек в зоне выхода из бетона и разрушение защитного слоя плиты основания.
Глубина промерзания. Определяет требуемую глубину заложения фундаментного блока. Чем глубже промерзание, тем больше площадь контакта блока с пучинистым грунтом и тем выше выталкивающие силы.
Альбом типовых решений, из которого проектировщик берет узел «не глядя», не учитывает ни один из этих параметров для конкретной площадки. Именно здесь существующие виды закладных деталей фундамента расходятся по разным сценариям применения, и механический перенос узла из одного проекта в другой создает аварию с отсрочкой на несколько лет.
Ветровая и гололедная нагрузки: когда масса опоры становится аргументом
Опора освещения — это вертикальная консоль, воспринимающая ветер всей площадью наземной части. Светильники, кронштейны, информационные щиты, дорожные знаки увеличивают парусность. Согласно СП 20.13330.2016, в III ветровом районе, к которому относится Московская область, нормативное ветровое давление составляет 0,38 кПа.
Для 10-метровой опоры с суммарной парусностью 0,8 квадратных метра расчетный изгибающий момент в месте заделки достигает 15–20 кН·м. Прибавьте гололед — масса обледеневших светильников и кронштейнов увеличивает момент еще на 25–30 процентов. В IV и V ветровых районах, характерных для прибрежных и горных территорий, значения растут кратно.
Трубная ЗДФ за счет жесткого сопряжения передает момент на фундаментный блок без концентрации напряжений в крепежных элементах — их просто нет. Анкерная схема требует расчета каждой шпильки на выдергивание: при порывистом ветре подветренные шпильки испытывают циклическое растяжение. Если проектировщик закладывает шпильки «с запасом по таблице» без учета пульсации — риск усталостного разрушения становится реальным.
Практическое следствие: чем выше опора и чем больше ее парусность, тем тщательнее должен быть расчет анкерного узла. Для мачт высотой от 16 метров с развитой консольной нагрузкой трубная ЗДФ на стабильных грунтах становится предпочтительнее не по цене, а по механике сопротивления знакопеременным нагрузкам.
Три просчета, которые превращают проект в гарантийный ремонт
Первый. Назначение трубной ЗДФ на пучинистых грунтах без компенсирующих мероприятий. Экономия на ЗДФ — 20–30 процентов от стоимости узла. Замена одной покосившейся опоры с демонтажем фундамента и восстановлением благоустройства — превышение первоначальных затрат в 4–6 раз. Для объекта с пятьюдесятью опорами замена даже десяти единиц сводит всю экономию к отрицательным значениям.
Второй. Несоответствие типоразмера ЗДФ расчетным нагрузкам. Проектировщик назначает ЗДФ, рассчитанную на 6-метровую опору с одним консольным светильником, под 10-метровую опору с двумя кронштейнами и информационным щитом. Виды закладных деталей фундамента включают десятки типоразмеров с разным количеством шпилек — от 4 до 24, — различным диаметром и межосевым расстоянием. Каждый типоразмер рассчитан на конкретный диапазон нагрузок. Выход за этот диапазон означает либо пластическую деформацию фланца трубной ЗДФ, либо обрыв шпилек анкерной.
Третий. Отказ от антикоррозионной защиты анкерного узла. Резьба шпилек, гайки и зона выхода шпилек из бетона требуют консервации. Минимальный набор: грунтование, установка колпачковых гаек с консервационной смазкой, герметизация зоны выхода из бетона полимерной мастикой. Пропуск этого этапа делает анкерную ЗДФ необслуживаемой через три-пять лет — ровно то, ради чего ее и выбирали, перестает работать.
Алгоритм: от скважины до фланца
Геология — первый фильтр. Получите данные: тип грунта, степень пучинистости, УГВ, глубину промерзания. Сильнопучинистый или просадочный грунт — анкерная ЗДФ. Скала, крупнообломочный грунт, сухая песчаная подушка с низким УГВ — трубная ЗДФ допустима и экономически оправдана.
Расчет нагрузок — второй фильтр. Соберите вертикальные и горизонтальные составляющие: масса опоры, масса светильников и навесного оборудования, ветровое давление с пульсационной составляющей, гололедная нагрузка для зимних климатических зон. Сравните полученный изгибающий момент с паспортными значениями ЗДФ. Если момент превышает 80 процентов от предельного паспортного значения — переходите на следующий типоразмер или меняйте тип ЗДФ.
Эксплуатационная доступность — третий фильтр. Если опора стоит над действующими инженерными сетями и ее замена потребует масштабных земляных работ с перекрытием движения — анкерная схема предпочтительна, поскольку допускает восстановление геометрии без демонтажа фундамента.
Полная стоимость жизненного цикла — финальная проверка. Сравнивайте не цены на ЗДФ, а сумму затрат: изготовление плюс монтаж плюс антикоррозионная защита плюс прогнозируемый эксплуатационный ремонт на горизонте 15–20 лет. Дешевая трубная ЗДФ в неподходящем грунте по совокупной стоимости владения окажется дороже анкерной в два-три раза — за счет неизбежных аварийно-восстановительных работ.
Что касается наземной части: опоры уличного освещения выпускаются в двух базовых исполнениях — фланцевом и прямостоечном. Фланцевые опоры монтируются на ЗДФ обоих типов и сегодня являются стандартом для магистральных и городских объектов, поскольку обеспечивают унификацию и заменяемость без демонтажа фундамента. Прямостоечные опоры устанавливаются непосредственно в грунт или в монолитный стакан — этот вариант постепенно уходит из городских проектов именно из-за неремонтопригодности.
Что делать с текущими проектами прямо сейчас
Поднимите геологические отчеты по всем объектам, где спецификация ЗДФ уже утверждена. Сверьте тип грунта с назначенным типом закладной. Если обнаружите трубную ЗДФ на сильнопучинистом основании — инициируйте замену узла до передачи документации в производство. Стоимость корректировки раздела КЖ на стадии «Р» в десятки раз ниже стоимости замены опор после трех зим эксплуатации.
Запросите у поставщика ЗДФ паспортные значения допустимых нагрузок и сравните их с вашей расчетной схемой — отдельно по изгибающему моменту, отдельно по вертикальной нагрузке. Не полагайтесь на «типовое соответствие» опоры и ЗДФ из каталога: каталог не учитывает ветровой район и парусность навесного оборудования на вашем конкретном объекте.
