Заземление и молниезащита: как избежать пробоя при подземной прокладке кабеля

В июне 2023 года в Краснодаре опора освещения убила собаку. Владельца ударило током, когда он попытался оттащить животное

Выжил. А мог бы и нет. Причина — подземный кабель питал светильник, но заземление металлических опор освещения в этом месте не делали вообще. Проект сдал подрядчик, приемку прошёл, а контура не было. Суд обязал администрацию выплатить компенсацию, но это уже после.

Такие случаи — не единичны. В 2024 году Ростехнадзор провел внеплановые проверки в 14 регионах. Из 1200 обследованных опор уличного освещения каждая пятая не соответствовала нормам по сопротивлению заземляющего устройства. Выводы опубликованы в отчете ведомства за 2024 год — документ есть в открытом доступе.

Как подземный кабель превращает опору в электрод

Вы кладете кабель в траншею на глубину 0,7 метра. Сверху песок, сигнальная лента, грунт. Внешне — идеально. Но изоляция стареет: через 5–7 лет эксплуатации в земле полиэтилен теряет эластичность, появляются микротрещины. Влага проникает внутрь, и фаза пробивает на металлическую броню или заземляющую жилу.

Если заземление металлических опор освещения собрано правильно — ток уходит в землю, срабатывает автомат. Если нет — корпус опоры оказывается под напряжением. Вы касаетесь мачты, и ваше тело становится единственным заземлителем.

По данным журнала «Электротехника» (№ 4, 2024), в 73 процентах аварийных отключений линий наружного освещения причиной названа деградация изоляции кабеля в зоне ввода в опору. При этом 62 процента опор, попавших в выборку, не имели доступа к заземляющей клемме для контрольных замеров. Лючок либо отсутствовал, либо был заварен наглухо.

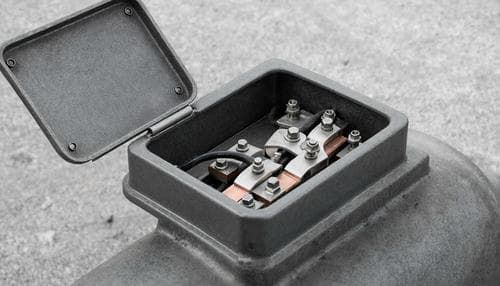

Ревизионный лючок: не для электрика, а для вашей безопасности

Проектировщики часто воспринимают лючок как сервисный элемент — для монтажников, когда те подключают кабель. На деле это единственная точка, где вы можете проверить, жив ли ваш заземляющий контур.

Как это работает. Внутри лючка находится клеммная колодка. К ней подходят: PE-проводник от питающей линии, заземляющий спуск от корпуса светильника и проводник от контура внизу. Три точки сходятся в одной. Вы отключаете их, подключаете мегаомметр — и за 30 секунд видите реальное сопротивление.

Если лючок расположен выше 600 мм от земли — замеры неудобны. Если ниже 200 мм — его зальет водой весной. Если крышка на болтах под звездочку — электрик просто не полезет туда проверять. Оптимум: лючок на высоте 400 мм, крышка на защелке, резиновый уплотнитель по периметру.

Одна планка, которая держит разряд молнии

Опоры наружного освещения — это высокие заземленные объекты, торчащие в чистом поле. Статистика МЧС за 2023 год: в городах с плотной застройкой молния попадает в опоры освещения в среднем 1–2 раза в год на 100 километров линий. Для открытых трасс — до 5 раз.

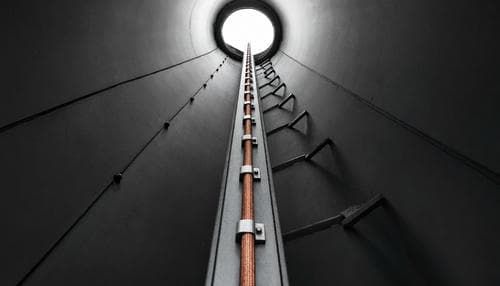

Монтажная планка внутри ствола — деталь, на которой экономят первой. Вместо нее ставят пластиковые хомуты. Через год хомут перетирается о край технологического отверстия, проводник падает на дно опоры и лежит там в луже воды. Цепь заземления разорвана.

Планка из оцинкованной стали толщиной 2 мм, зафиксированная на внутренней стенке ствола через каждые 1,5 метра, держит медный проводник жестко. Он не провисает, не трется о стенки, не переламывается в местах изгиба. При прямом ударе молнии импульсный ток 100–200 кА проходит по этому проводнику в землю, а не через болтовые соединения ствола, которые могут искрить и подгорать.

Три цифры, которые вы должны проверить перед подачей напряжения

Не читайте морали. Просто возьмите протокол измерений и посмотрите на три числа:

1. Сопротивление заземляющего устройства — не выше 10 Ом для сетей 380/220 В с изолированной нейтралью, не выше 30 Ом для повторного заземления в TN-системах. Это пункт 1.7.65 ПУЭ-7, и он не менялся с 2003 года.
2. Сопротивление изоляции кабеля — мегаомметр на 1000 В, норма от 0,5 МОм. Если меньше — кабель меняйте, не ждите пробоя.
3. Непрерывность цепи заземления — от корпуса светильника до заземляющего электрода. Щуп мультиметра покажет не более 0,1 Ом. Если больше — ищите плохой контакт.

Цифры взяты из методических указаний РД 34.21.122-87, которые до сих пор действуют в части приемки заземляющих устройств.

Что делать, если вы принимаете опоры у подрядчика

Первое. Откройте лючок на каждой пятой опоре, не на выборочных, а по трассе. Если в половине из них нет клеммной колодки или она залита битумом — весь проект под вопросом.

Второе. Потребуйте акты освидетельствования скрытых работ на заземляющее устройство. Если подрядчик говорит «это закрытый грунт, мы не копали» — он врет. Заземлитель монтируется до установки опоры, и это фиксируется.

Третье. Проверьте, как закреплен заземляющий спуск внутри ствола. Если он болтается или примотан изолентой — требуйте переделки. Монтажная планка стоит копейки, а последствия обрыва цепи — человеческие жизни.
