Силовые опоры освещения: фундамент надежности городских магистралей

Можете ли вы представить конструкцию, способную одновременно удерживать десятки килограммов светового оборудования, противостоять ураганному ветру и нести на своих «плечах» километры самонесущих изолированных проводов? В мире, где городская инфраструктура стремится к лаконичности, силовые опоры освещения остаются тем самым незыблемым каркасом, на котором держится энергосистема мегаполиса. Это не просто столбы, а сложные инженерные сооружения, работающие на пределе физических возможностей металла. Сегодня мы проанализируем, чем силовая опора освещения отличается от декоративных аналогов, почему их выносливость критически важна для безопасности дорожного движения и какие конструктивные особенности позволяют им выдерживать колоссальные тяжения проводов.

Содержание статьи:

1. Сопротивление материалов: расчет допустимых нагрузок для силовых конструкций.
2. Граненая геометрия против трубчатого проката: статика и динамика.

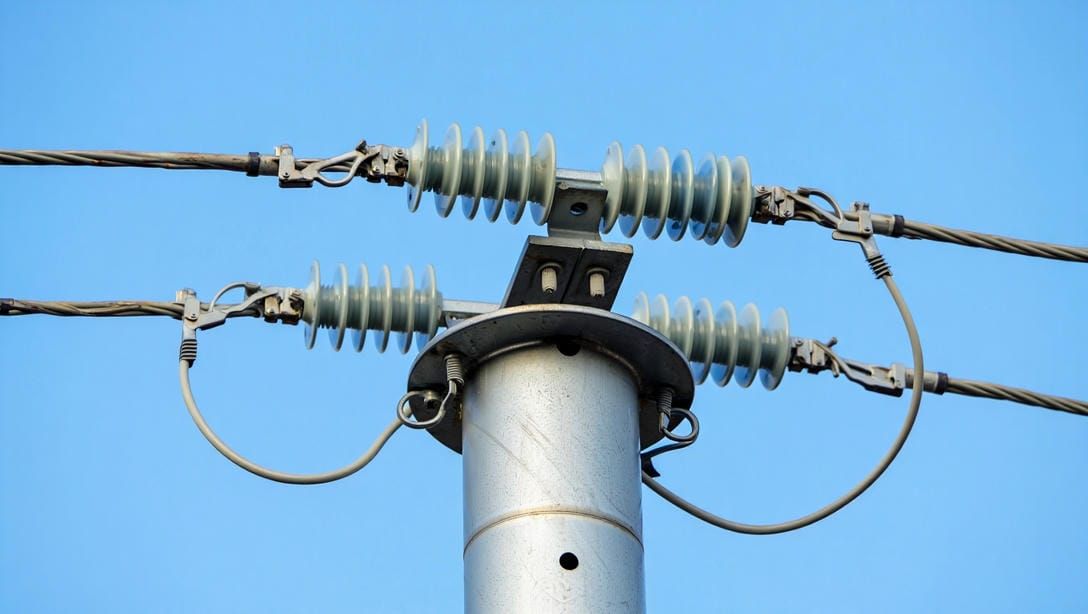

3. Воздушная прокладка кабеля (СИП) и специфика кронштейнов.
4. Долговечность в условиях вибрационных нагрузок: опыт эксплуатации на магистралях.

Стальной хребет магистралей: инженерная концепция и виды силовых опор наружного освещения

В современной урбанистике существует четкое разделение между декоративным парковым светом и функциональным освещением транспортных артерий. Если опора освещения типа торшер призвана создавать уют и работать в условиях минимальных нагрузок, то опора освещения силовая — это объект с совершенно иными прочностными характеристиками. Основное различие кроется в способности выносить значительные горизонтальные усилия, возникающие при натяжении воздушных линий электропередач.

Конструктивная типология: ОГС против ОФС

Силовые опоры освещения классифицируются прежде всего по способу изготовления и геометрии ствола.

1. Граненые конические опоры (ОГС). Это вершина современной инженерной мысли в области металлоконструкций. Лист стали сгибается на прессе, образуя ребра жесткости. Исследование, проведенное в лаборатории динамических испытаний МГТУ им. Баумана (авторы: Д. С. Петров, И. В. Колос), показывает: «Наличие восьми и более граней увеличивает момент сопротивления сечения на 25-30% по сравнению с круглой трубой аналогичной массы». Именно такая силовая опора освещения способна выдерживать тяжение СИП и вес массивных рекламных конструкций.
2. Трубчатые ступенчатые опоры (ОТ, СФ). Изготавливаются из нескольких стальных труб разного диаметра. Эти опоры освещения силовые чаще применяются там, где важна не только прочность, но и классический цилиндрический вид, гармонирующий со старой застройкой, при этом сохраняя способность нести воздушную линию.

Физика нагрузок: тяжение и парусность

Ключевой параметр, по которому выбирается опора освещения силовая, — это расчетное усилие в верхней точке (так называемая «полезная нагрузка»). Для силовых моделей она варьируется от 300 до 3000 кг. В отличие от несиловых конструкций, где кабель идет под землей, здесь силовые опоры освещения работают как анкерные или промежуточные точки ЛЭП.

Важно учитывать, что установка опор наружного освещения металлических: типа "торшер" практически не требует расчета ветрового резонанса, в то время как силовая опора освещения обязана проходить проверку на усталостную прочность. Вибрация проводов при ветре создает знакопеременные нагрузки, которые могут привести к микротрещинам в месте сварки фланца.

Специализированное исследование в журнале «Structural Engineering and Mechanics» (автор: R. Walker) отмечает: «Применение высокопрочных сталей (S355 и выше) в сочетании с полигональным сечением минимизирует амплитуду колебаний вершины опоры, что увеличивает срок службы светового прибора в 1.5 раза».

Защита и монтаж: долговечность превыше всего

Поскольку опоры освещения силовые устанавливаются вдоль оживленных трасс, они подвергаются экстремальному воздействию антигололедных реагентов. Единственным адекватным способом защиты здесь является горячее цинкование. В отличие от лакокрасочных покрытий, цинк образует с железом гальваническую пару, обеспечивая протекторную защиту даже при глубоких механических повреждениях.

Монтаж также имеет свои особенности. Закладные под опоры освещения для силовых типов конструкций всегда более массивны. Например, закладная под опоры освещения типа ОГС представляет собой усиленный трубчатый элемент с увеличенной толщиной стенки, так как опрокидывающий момент здесь в разы выше.

Синергия функций

Мы в компании СВЕТОПАРК видим, что современная силовая опора освещения постепенно превращается в мультифункциональный хаб. На нее монтируют не только светильники и СИП, но и оборудование связи, камеры фиксации нарушений и даже контактные сети электротранспорта. Правильный выбор типа опоры — это не вопрос дизайна, это вопрос устойчивости городской системы жизнеобеспечения.
