Цифровой паразит: почему «умная» начинка убивает классические опоры освещения

Этот материал посвящен скрытой стороне цифровизации — физической устойчивости городской среды. Мы разберем, почему стандартный расчет на изгиб больше не работает, как видеокамеры превращают мачту в камертон и какие изменения в нормативной базе продиктованы реальностью «умных» городов.

Содержание:
1. Коэффициент «навесного веса»: за пределами допустимого.
2. Аэродинамика Smart City: почему камеры работают как паруса.
3. Усталость металла и резонансные частоты.
4. Нормативная база: актуальные изменения в проектировании.
5. Интеграция в рекреационные зоны без потери устойчивости.

Цифровой паразит: почему «умная» начинка убивает классические опоры освещения

Городская инфраструктура столкнулась с кризисом идентичности. Обычный стальной столб, который десятилетиями служил лишь подставкой для натриевой лампы, внезапно стал объектом притяжения для десятков килограммов «умного» оборудования. Проблема в том, что большинство существующих опор не проектировались с учетом веса камер с трансфокаторами, блоков бесперебойного питания, роутеров и датчиков мониторинга воздуха. То, что кажется незначительным дополнением, на деле превращается в критическую массу, способную обрушить конструкцию при первом же серьезном шторме.

Весовая асимметрия и плечо силы

Основная ошибка при дооснащении существующих мачт заключается в пренебрежении правилом рычага. Каждое устройство, установленное на высоте 8–10 метров, создает момент силы, который передается на фундаментный блок. Типовые расчеты по СП 20.13330.2016 учитывают вес самого светильника и ветровую нагрузку на него, но они не предполагали появления на вершине «гроздей» электроники.

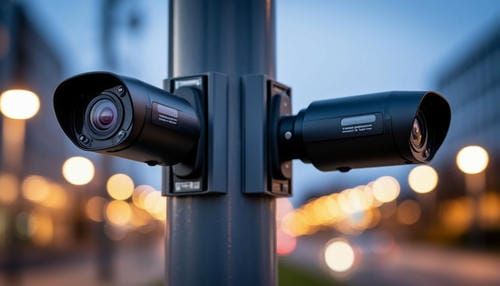

Когда мы добавляем кронштейн с поворотной камерой весом в 5 кг и выносом в 1 метр, мы получаем дополнительный изгибающий момент, который в динамике (при порывах ветра) может превышать расчетный в 2-3 раза. Если же опора расположена в IV или V ветровом районе, риск потери устойчивости становится фатальным. Специалисты отмечают, что современным опорам двойного назначения требования предписывают не только увеличенную толщину стенки металла (до 5–8 мм вместо стандартных 3–4 мм), но и обязательное использование сталей повышенной прочности, таких как 09Г2С. Это необходимо для компенсации статических и динамических напряжений, возникающих при эксцентричном приложении нагрузки от навесного оборудования.

Феномен «галопирования» и микровибрации

Для систем видеонаблюдения и лазерных датчиков (лидаров) критична не только общая прочность мачты, но и её жесткость. Вибрация — главный враг интеллектуальной аналитики. При скорости ветра выше 10 м/с тонкостенные опоры начинают вибрировать с частотой, которая делает невозможным работу алгоритмов распознавания лиц или номерных знаков.

Существует специфический эффект — аэроупругая неустойчивость, или «галопирование» конструкций. Навесное оборудование сложной геометрической формы (например, Wi-Fi антенны или громкоговорители) меняет обтекаемость опоры. В результате возникают вихри, частота отрыва которых может совпасть с собственной частотой колебаний мачты.

В исследовании «Aeroelastic Response of Urban Smart Structures» (Journal of Wind Engineering, 2024) указывается, что добавление несимметричных объектов на верхнюю секцию мачты снижает порог критической скорости ветра, при которой возникают автоколебания, на 25%. Это означает, что опора, которая раньше стояла неподвижно, теперь будет раскачиваться даже при умеренном бризе, постепенно разрушая сварные швы в основании.

Эстетическая безопасность в парковых зонах

В ландшафтном дизайне требования к визуальной чистоте часто вступают в конфликт с технической необходимостью. Архитекторы стремятся использовать изящные парковые опоры освещения, которые по своей природе имеют малый запас жесткости. Попытка превратить такой объект в «умный» столб без предварительного усиления приводит к тому, что конструкция начинает «плыть» под собственным весом оборудования уже через пару сезонов.

Решением здесь становится переход от трубчатых конструкций к коническим граненым. Грани работают как ребра жесткости, позволяя при той же эстетике выдерживать на 40% больше боковой нагрузки. Кроме того, современные проекты Smart Park подразумевают скрытую прокладку кабелей внутри ствола, что требует создания ревизионных лючков увеличенного размера. Это, в свою очередь, ослабляет сечение, требуя установки внутренних ребер усиления — нюанс, о котором часто забывают при закупке дешевых аналогов.

Долговечность и коррозийные риски

Установка камер и датчиков часто предполагает сверление дополнительных отверстий или использование хомутов. В условиях агрессивной городской среды любое повреждение защитного слоя становится очагом электрохимической коррозии. Поскольку оборудование Smart City потребляет электроэнергию и создает вокруг себя электромагнитные поля, процессы окисления в местах контактов металлов могут ускоряться (явление блуждающих токов).

Именно поэтому современная опора для умного города должна проходить цикл горячего цинкования по ГОСТ 9.307-89 уже после выполнения всех технологических отверстий под будущие датчики. Любая доработка «по месту» на объекте — это приговор конструкции, сокращающий срок её службы с 30 до 5-7 лет.

Юридический аспект и ответственность

Кто несет ответственность, если мачта с камерой упадет на автомобиль или прохожего? В случае, если оборудование было установлено на опору, не предназначенную для таких нагрузок, ответственность ложится на эксплуатирующую организацию. Проектировщики должны требовать от поставщиков паспорта изделий, где четко прописан максимально допустимый вес навесного оборудования и площадь его парусности.

Цифровизация — это не только софт. Это тонны стали, которые должны стоять непоколебимо. Инвестируя в «умные» технологии, важно помнить: мозг города не может работать без надежного и правильно рассчитанного скелета.
