Складывающиеся конструкции ОГСКЛ: спасение для горнолыжных трасс и стадионов

В данном материале рассматривается инженерное решение проблемы обслуживания высотных светильников в условиях ограниченного доступа спецтехники. Мы проанализируем устройство складывающихся опор ОГСКЛ, проведем технико-экономическое сравнение их эксплуатации с традиционными конструкциями и объясним, почему начальные инвестиции в такой тип опор окупаются уже через несколько циклов регламентных работ.

Складывающиеся конструкции ОГСКЛ: спасение для горнолыжных трасс и стадионов

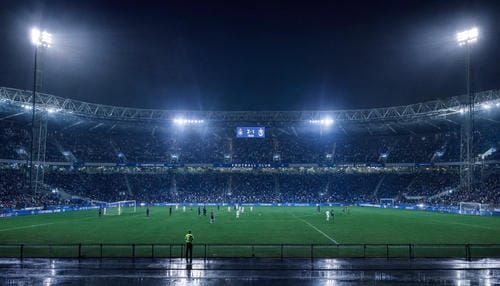

Представьте объект, где использование стандартной 18-метровой автовышки невозможно физически или экономически неоправданно. Горнолыжный склон с уклоном в 30 градусов, теннисный корт с дорогостоящим покрытием, которое не выдержит веса спецтехники, или перрон железнодорожного вокзала с плотной сетью контактных линий. В таких локациях замена одного перегоревшего светильника превращается в сложнейшую логистическую операцию. Решением становятся складывающиеся опоры, которые позволяют обслуживать световое оборудование силами одного-двух электромонтажников непосредственно с земли.

Почему стандартные решения проигрывают в горах и на аренах

Классические несиловые или силовые конструкции требуют подъезда тяжелой техники для любых манипуляций с оголовником или прожектором. На стадионах это означает риск повреждения газона, на горнолыжных курортах — необходимость подготовки путей для тяжелых машин или привлечение верхолазов, чьи услуги стоят значительно дороже штатных электриков.

Складывающиеся опоры, известные в профессиональной среде как ОГСКЛ (опоры граненые конические складывающиеся), решают эту дилемму за счет изменения геометрии самого ствола. Это не просто мачта, а сложный инженерный узел, позволяющий опустить верхнюю часть опоры к оператору.

Математика обслуживания: когда окупается сложность конструкции

На первый взгляд, стоимость ОГСКЛ выше стандартной конической опоры аналогичной высоты. Однако при расчете совокупной стоимости владения (TCO — Total Cost of Ownership) картина меняется.

Средняя стоимость аренды автовышки с вылетом стрелы 18–22 метра в крупных городах России варьируется от 15 000 до 25 000 рублей за смену. Если объект находится в удалении (например, горный кластер), к этой сумме добавляется стоимость перегона техники. В случае со складывающимися конструкциями эксплуатационные расходы снижаются практически до нуля.

Для доказательства эффективности применения специализированных конструкций можно привести данные исследований в области жизненного цикла инфраструктурных объектов. В работе «Экономическая эффективность инновационных систем наружного освещения» (НИУ МЭИ) подчеркивается, что затраты на эксплуатацию составляют до 60–70% от общих расходов за 25-летний цикл жизни установки. Применение конструкций, снижающих потребность в аренде спецтехники, сокращает операционные расходы (OpEx) на 40% уже в первые пять лет эксплуатации.

Инженерное совершенство: как работают складывающиеся опоры освещения, принцип работы и надежность

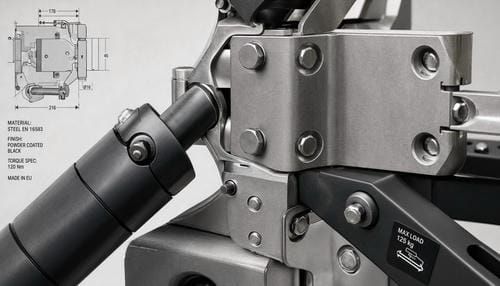

Конструктивно такая опора состоит из двух частей: неподвижного основания и подвижной верхней секции. Соединение осуществляется через осевой шарнир. Чтобы опустить верхнюю часть со светильниками, достаточно разблокировать стопорный механизм.

В этой статье мы подробно изучим, как функционируют современные складывающиеся опоры освещения принцип работы которых основан на использовании системы балансировки. Внутри или снаружи ствола может быть установлен противовес, который компенсирует массу верхней части и установленного оборудования. Это позволяет одному человеку плавно опускать и поднимать мачту без использования лебедок или гидравлики. В нижней части предусмотрен замок, исключающий несанкционированное складывание или раскачивание конструкции под воздействием ветровых нагрузок.

Преимущества перед тяжелыми аналогами

Многие проектировщики по инерции закладывают в проекты опоры освещения силовые, предполагая, что только они способны выдержать значительный вес прожекторных групп. Однако современные ОГСКЛ изготавливаются из листовой стали методом гибки с одним продольным швом, что обеспечивает им высокую жесткость и устойчивость к вибрациям. Граненая форма ствола работает как ребро жесткости, позволяя устанавливать на вершину тяжелые светодиодные модули с большой парусностью.

Для горнолыжных трасс это критически важно. Специфика рельефа часто не позволяет развернуть аутригеры спецтехники. При использовании складывающихся мачт обслуживание превращается в рутинный процесс: мастер отпирает замок, опускает ствол, меняет блок питания или чистит стекло светильника и возвращает конструкцию в рабочее положение.

Безопасность и антикоррозийная защита

Поскольку ОГСКЛ эксплуатируются в агрессивных условиях (высокая влажность в горах, туманы, перепады температур), все элементы защищаются методом горячего цинкования по ГОСТ 9.307-89. Это гарантирует отсутствие коррозии в течение 25–30 лет. Шарнирные узлы проектируются с запасом прочности, исключающим заклинивание или деформацию при обледенении.

Важным аспектом является и безопасность персонала. Работа на высоте всегда сопряжена с рисками, даже при использовании страховочных поясов и вышек. Перенос всех манипуляций на уровень земли сводит вероятность производственного травматизма к минимуму.

Заключение

Выбор в пользу ОГСКЛ — это выбор прагматичного инвестора. Несмотря на более высокую закупочную цену, эти опоры становятся безальтернативным вариантом для объектов со сложным ландшафтом или дорогостоящим покрытием. Возможность оперативного сервиса без привлечения сторонних подрядчиков и тяжелой техники обеспечивает бесперебойную работу освещения, что напрямую влияет на безопасность спортсменов и комфорт посетителей.
