В данном материале мы проводим глубокий технический аудит процесса проектирования воздушных линий с использованием СИП. Рассматриваются критические показатели тяжения, влияние климатических зон на изгибающий момент и алгоритмы, позволяющие избежать усталостного разрушения проводника и опорных конструкций.
Безопасность современной городской и промышленной инфраструктуры напрямую зависит от надежности воздушных линий электропередачи. Самонесущий изолированный провод (СИП) стал эталоном для распределительных сетей, однако его кажущаяся простота монтажа часто вводит проектировщиков в заблуждение. Неверная оценка механических нагрузок превращает линию в «струну», готовую лопнуть при первом обледенении, или в провисающую петлю, опасную для транспорта.
Физика самонесущей системы: почему СИП требует точности
В отличие от голых проводов, СИП обладает значительно большей парусностью и массой из-за слоя изоляции из сшитого полиэтилена. Это кардинально меняет механический расчет. Кабель в пролете находится под воздействием сложной комбинации сил: собственного веса, тяжения в анкерных креплениях и динамических нагрузок от ветра и гололеда.
Предельное натяжение — это та граница, за которой начинаются необратимые деформации алюминиевых жил или разрушение изоляционного слоя. Важно понимать, что алюминий обладает специфической текучестью под нагрузкой. Согласно исследованию «Влияние длительных механических нагрузок на структуру алюминиевых сплавов в проводах ВЛ», опубликованному в «Вестнике энергетики», превышение расчетного тяжения всего на 15% сокращает срок службы кабеля вдвое из-за ускоренной микротрещиноватости жил.
Механика пролета: от теории к практике
При проектировании мы оперируем понятием расчетного состояния. Это наиболее неблагоприятное сочетание температуры и климатических осадков. Для российских реалий критическим параметром является работа кабеля при температуре -5°C в сочетании с гололедно-ветровой нагрузкой.

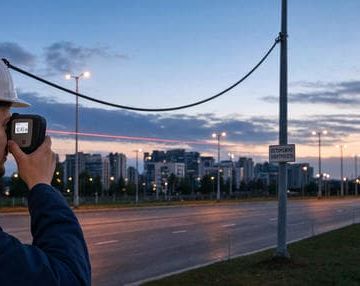

Чтобы линия оставалась стабильной, необходим грамотный расчет стрелы провеса сип, который учитывает не только расстояние между точками подвеса, но и коэффициент термического расширения материала. Ошибка в 20–30 сантиметров на 40-метровом пролете может привести к тому, что при летнем нагреве кабель опустится ниже допустимого габарита, а зимой — создаст недопустимое усилие на вырыв анкера из опоры.
Выбор конструкций и изгибающий момент
Опора — это не просто столб, это консоль, работающая на изгиб. Тяжение СИП передает усилие на верхнюю точку опоры, создавая плечо рычага. Если мы говорим о магистральных линиях или поворотных точках, нагрузки могут достигать нескольких тонн.

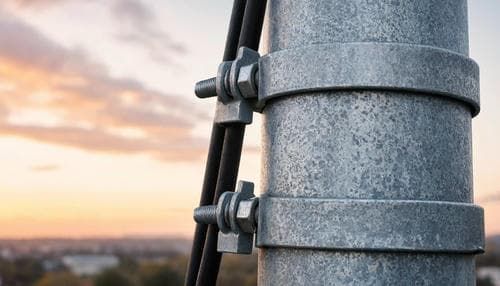

Здесь в игру вступают параметры жесткости. Для надежной фиксации и компенсации векторов сил в городской черте чаще всего используются опоры освещения силовые, способные выдерживать значительные боковые нагрузки без деформации ствола. В отличие от несиловых аналогов, их конструкция рассчитана на подвес кабельных линий с учетом динамического коэффициента колебаний, возникающих при порывистом ветре.
Технические характеристики силовых опор:
Максимальное горизонтальное усилие в верхней точке:
от 300 до 3000 кг (в зависимости от серии)
Материал изготовления:
листовой стальной прокат с защитным цинкованием по ГОСТ 9.307-89
Тип установки:
фланцевый на железобетонный фундамент или вкапываемый
Уравнение состояния провода и влияние внешней среды
Для определения натяжения в любой точке пролета инженеры используют уравнение состояния, связывающее напряжение в проводе при различных температурах. Основная сложность заключается в учете гололеда. Удельный вес льда значительно утяжеляет конструкцию, а цилиндрическая форма ледяной корки увеличивает аэродинамический коэффициент сопротивления.
При расчете предела прочности учитываются следующие данные:
Удельная нагрузка от веса СИП:
кг/м
Дополнительная нагрузка от гололеда:
рассчитывается по толщине стенки льда (от 10 до 25 мм для разных регионов РФ)
Ветровое давление:
принимается по СНиП 2.01.07-85 в зависимости от ветрового района
Важным аспектом является также «пляска проводов» — низкочастотные колебания большой амплитуды. Исследование «Анализ динамической устойчивости самонесущих изолированных проводов», проведенное НИИ Энергетики, подтверждает, что использование гасителей вибрации на пролетах более 50 метров снижает риск усталостного излома жил в местах крепления на 40%.
Алгоритм инженерного расчета предела натяжения
Чтобы получить объективные данные, проектировщик проходит через несколько итераций. Сначала определяется «идеальное» тяжение при монтажной температуре (обычно +15°C). Затем моделируется ситуация максимального холода (-40°C) и максимального гололеда.
Предельно допустимое натяжение для СИП-2 с сечением 70 мм²:
Максимальное напряжение при нормативной нагрузке:
105 МПа
Разрывное усилие несущей жилы:
20,6 кН
Коэффициент запаса прочности:
не менее 2.5
Если расчет показывает, что в экстремальных условиях напряжение приближается к 80% от разрывного, необходимо либо уменьшать длину пролета, либо увеличивать сечение несущей жилы, либо менять тип опорных конструкций на более жесткие.
Практические рекомендации по монтажу
Даже самый точный расчет может быть нивелирован ошибками на объекте. Использование ручных лебедок без динамометров — главная причина аварий на новых линиях. Перетяжка кабеля «на глаз» создает скрытые напряжения, которые проявят себя при первом серьезном перепаде температур.
Рекомендованные параметры контроля:
Использование динамометра:
обязательно на каждом анкерном пролете
Применение раскаточных роликов:
необходимо для исключения повреждения изоляции о траверсы
Контроль стрелы провеса:
осуществляется по монтажным таблицам производителя кабеля
Заключение
Расчет предела прочности и натяжения СИП — это баланс между экономией материалов и долговечностью системы. Игнорирование хотя бы одного фактора (будь то изгибающий момент на опоре или температурное сужение алюминия) ведет к деградации сети. Инженерный подход компании СВЕТОПАРК базируется на строгом соблюдении ПУЭ и использовании компонентов, прошедших климатические испытания. Только при таком подходе воздушная линия станет не временным решением, а надежной артерией городской инфраструктуры, способной пережить любые капризы природы.
