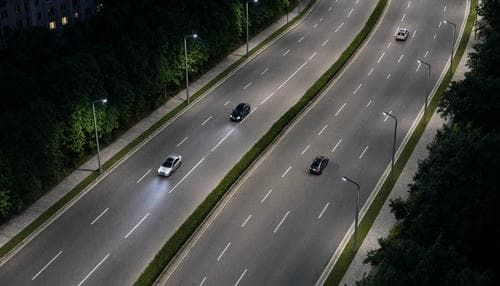

Светильник ни при чем: как высота опоры ломает расчет дорожного освещения

Два светильника одинаковой мощности могут дать на одной дороге совершенно разный результат. Один оставит под опорой ослепительно яркое пятно, а через несколько метров — провал. Другой распределит поток спокойнее и обеспечит равномерное покрытие на всей ширине проезжей части.

Причина часто находится не в мощности, а в геометрии установки. Высота ствола, вылет кронштейна, угол наклона и шаг между опорами работают как единая система. Если изменить один параметр, прежний расчет уже нельзя считать действительным.

В статье разберем, как подобрать эти параметры в DIALux evo для дорог категорий А, Б и В, какие ошибки чаще всего искажают результат и почему самая яркая визуализация не всегда означает лучшее освещение.

Что именно рассчитывает DIALux evo

DIALux evo не выбирает опору «по высоте дороги» и не выдает универсальное значение длины кронштейна. Программа моделирует, как конкретный светильник с конкретной фотометрией распределяет световой поток на заданной поверхности.

На результат влияют:

Именно поэтому нельзя перенести в новый проект высоту опор из похожего объекта и ожидать аналогичного результата. Светильник другой модели, дорожное покрытие иное, опоры стоят на другой дистанции от кромки — значит, потребуется новый расчет.

Почему средняя освещенность вводит в заблуждение

Среднее значение показывает общую интенсивность света на расчетной поверхности. Но оно не объясняет, как этот свет распределен.

Представьте участок, где под каждой опорой освещенность достигает 30 лк, а между опорами падает до 3 лк. Среднее значение может выглядеть приемлемо, однако водитель будет видеть чередование ярких и темных зон. Особенно заметно это при движении на высокой скорости.

В проекте нужно анализировать несколько показателей:

Средняя освещенность:

Среднее значение по всем точкам расчетной сетки.

Минимальная освещенность:

Самое низкое значение на выбранной поверхности.

Равномерность:

Отношение минимальной освещенности к средней.

Яркость дорожного покрытия:

Количество света, воспринимаемое наблюдателем с учетом отражающих свойств покрытия.

Продольная равномерность:

Распределение яркости или освещенности вдоль направления движения.

Показатель ослепления:

Оценка дискомфорта от чрезмерно ярких участков и источников света.

Для дорог с интенсивным движением значение имеет не только количество света, но и способность водителя быстро различать препятствия на фоне покрытия. В рекомендациях CIE 115:2010 дорожное освещение рассматривается через сочетание яркости, равномерности и ограничения ослепления. Иными словами, задача проекта — не «залить дорогу светом», а сформировать предсказуемое световое поле.

Категория дороги задает требования к проекту

Перед запуском модели нужно определить категорию участка. Нельзя одинаково рассчитывать городскую магистраль, внутриквартальный проезд и промышленную территорию.

Сравнение дорог категорий А, Б и В

Указанные диапазоны не являются готовым проектным решением. Они нужны для формирования стартовых сценариев. Окончательная высота зависит от ширины дороги, типа светильника, расположения опор, оптики и требуемого шага.

Дороги категории А

На магистралях водитель движется быстрее, поэтому дорожная картина должна оставаться стабильной на значительном расстоянии. Резкие переходы из света в тень особенно нежелательны.

Для таких участков обычно рассматривают:

• высокие опоры;
• асимметричные дорожные светильники;
• двухстороннюю или осевую схему;
• увеличенный межопорный шаг;
• отдельную проверку ограничения ослепления.

Высота 12 м не гарантирует хороший результат, если светильник направлен слишком близко к опоре. При одинаковой высоте один прибор может равномерно покрывать четыре полосы, а другой — освещать только центральную часть дороги.

Дороги категории Б

Для улиц среднего значения часто применяют консольные опоры высотой 8–10 м. Здесь приходится выбирать между односторонней и шахматной схемой.

Односторонняя схема проще в монтаже и обслуживании. Но при большой ширине дороги дальняя кромка может оказаться в недостатке света. Шахматное размещение дает более равномерную картину, но требует точной координации световых пятен.

На таких объектах полезно сравнить не только разные светильники, но и два варианта геометрии:

Вариант 1:

Опоры стоят чаще, светильники имеют меньшую мощность.

Вариант 2:

Опоры стоят реже, но применяются приборы с более широким распределением света.

Иногда первый сценарий оказывается экономичнее по энергопотреблению, несмотря на большее количество опор.

Дороги категории В

На местных улицах и территориях предприятий скорость движения ниже, однако здесь выше доля пешеходного движения. Поэтому расчетную поверхность не стоит ограничивать полосой проезда.

В модель желательно включить:

• тротуар;
• пешеходную дорожку;
• входы в здания;
• парковочные карманы;
• пересечения проездов;
• зоны погрузки;
• пешеходные переходы.

Для таких участков чрезмерно мощный светильник может создать дискомфорт для жителей и засветить окна. Часто лучше использовать прибор с широкой контролируемой оптикой, чем увеличивать мощность компактного светильника с узким световым пучком.

Как подготовить исходные данные

Ошибки в исходных данных сложнее заметить, чем ошибки в самом расчете. Программа точно обработает неправильную ширину дороги, неверную отметку светильника или условный коэффициент отражения.

До построения модели зафиксируйте:

Ширина проезжей части:

Расстояние между фактическими кромками покрытия.

Расстояние от опоры до дороги:

Положение ствола относительно бордюра, обочины, газона или тротуара.

Количество полос:

Число полос движения и их ширина.

Высота светящей части:

Отметка центра светильника над дорожным покрытием.

Вылет кронштейна:

Расстояние от оси опоры до светящего центра.

Тип покрытия:

Асфальт, бетон или другое покрытие с соответствующими отражающими свойствами.

Схема размещения:

Односторонняя, шахматная, двухсторонняя или осевая.

Расчетный шаг:

Расстояние между соседними опорами.

Наличие препятствий:

Деревья, здания, ограждения, рекламные конструкции и шумозащитные экраны.

Если опора стоит за тротуаром, это необходимо отразить в модели. Разница между расположением на расстоянии 0,5 м и 2 м от кромки дороги меняет угол, под которым поток попадает на покрытие.

Как выбрать высоту ствола

Высоту опоры нельзя назначать только по ширине дороги. Она должна соответствовать светораспределению конкретного светильника и запланированному межопорному расстоянию.

Полезно начать с трех сценариев:

Для каждого сценария нужно сохранить одинаковыми остальные исходные данные. Если одновременно поменять светильник, высоту и шаг, невозможно будет понять, какой параметр дал эффект.

Низкая опора

Светильник на низком стволе расположен ближе к расчетной поверхности. Световой поток концентрируется на меньшей площади, поэтому под прибором может появиться высокая освещенность.

Типичные последствия:

• яркое пятно под опорой;
• темный участок между соседними опорами;
• слабая освещенность дальней кромки;
• меньший допустимый шаг;
• более заметное ослепление.

Низкая установка может быть оправдана на узкой дороге или территории с невысокой высотой застройки. Но использовать ее на широкой проезжей части без проверки равномерности рискованно.

Высокая опора

При увеличении высоты поток распределяется по большей площади. Соседние светильники могут лучше перекрывать световые пятна, а перепады между опорами становятся мягче.

Но растут и побочные эффекты:

• снижается освещенность непосредственно на покрытии;
• часть потока уходит за пределы дороги;
• увеличивается ветровая нагрузка;
• усложняется обслуживание;
• может потребоваться более мощный прибор.

Высокая опора оправдана, когда она позволяет увеличить шаг без потери нормативных показателей. Если для компенсации потерь приходится значительно повышать мощность, первоначальная экономия на количестве опор может исчезнуть.

Вылет кронштейна: маленькая деталь с большим влиянием

Вылет определяет, насколько далеко от оси ствола находится светящий центр. Этот параметр особенно важен при односторонней установке.

Если опоры стоят сбоку от дороги, светильник должен направлять поток не просто вниз, а на всю расчетную ширину. При коротком кронштейне ближняя зона может быть пересвечена, тогда как дальняя кромка останется недостаточно освещенной.

При слишком длинном кронштейне возникают другие проблемы:

• растет изгибающий момент;
• увеличивается парусность;
• усложняется транспортировка;
• повышается нагрузка на узел крепления;
• светильник может оказаться слишком далеко над проезжей частью.

Практически полезно сравнить три значения:

Это пример диапазона для моделирования, а не универсальная рекомендация. Для конкретной опоры вылет должен соответствовать чертежу, типу светильника и расчету устойчивости.

Угол наклона LED-светильника

Угол наклона определяет, куда попадет максимум светового потока. Небольшое изменение может переместить световое пятно на несколько метров.

При чрезмерном наклоне вниз:

• свет концентрируется около опоры;
• дальняя сторона дороги темнеет;
• возрастает контраст между соседними зонами;
• водители могут видеть яркий источник в поле зрения.

При слишком малом наклоне:

• свет уходит вперед;
• ближайшая кромка получает меньше света;
• увеличивается засветка прилегающей территории;
• часть потока может попадать на фасады и окна.

Для проверки создайте несколько вариантов:

Точный диапазон зависит от конструкции прибора. Некоторые светильники рассчитаны на горизонтальный монтаж, другие требуют определенного угла. Если расчет выполнен для одного монтажного положения, а на объекте прибор установили иначе, фотометрическая картина изменится.

Пошаговый алгоритм в DIALux evo

1. Создайте уличную сцену

Задайте геометрию дороги, направление движения и рельеф. Для протяженного объекта удобнее рассчитывать типовой участок между соседними опорами.

2. Создайте расчетные поверхности

Отдельно задайте:

• проезжую часть;
• тротуар;
• обочину;
• разделительную полосу;
• парковочную зону;
• пешеходный переход.

Так вы увидите, какая зона получает недостаток света.

3. Загрузите фотометрический файл

Используйте файл конкретной модели светильника. Мощность, цветовая температура и внешний вид не заменяют фотометрические данные.

Проверьте:

• световой поток;
• кривую силы света;
• симметрию или асимметрию оптики;
• допустимое монтажное положение;
• наличие защитного стекла;
• режим работы драйвера.

4. Разместите опоры

Задайте реальные координаты стволов и расстояние до кромки дороги. Затем установите светильники на фактическую высоту и кронштейны.

5. Выполните серию расчетов

Не ограничивайтесь одним вариантом. Сравните хотя бы три комбинации:

Такая матрица помогает увидеть не только технический, но и экономический эффект. Иногда вариант Б дает почти такую же равномерность, как вариант В, но требует меньше мощности и проще в обслуживании.

Где размещать расчетную сетку

Расчетная сетка должна покрывать не только центр дороги. Если она расположена слишком грубо или задана только на одной полосе, программа может не показать локальный провал.

Проверяйте отдельные зоны:

• под опорой;
• между опорами;
• на ближней кромке;
• на дальней кромке;
• в центре каждой полосы;
• на тротуаре;
• возле перекрестка;
• рядом с пешеходным переходом.

Особое внимание уделяйте участку между двумя светильниками. Именно там чаще всего проявляется недостаток равномерности.

Что делать, если расчет не проходит

Темная дальняя кромка

Проверьте:

• вылет кронштейна;
• ориентацию светильника;
• ширину оптики;
• высоту подвеса;
• расстояние от опоры до дороги.

Не начинайте с увеличения мощности. Если световой поток направлен не туда, дополнительная мощность усилит только уже освещенную зону.

Яркие пятна под опорами

Проверьте:

• угол наклона;
• межопорный шаг;
• высоту установки;
• кривую силы света;
• соответствие прибора ширине дороги.

Возможное решение — увеличить высоту или уменьшить шаг. Какой вариант выгоднее, покажет сравнение полной стоимости системы.

Темные промежутки между опорами

Проверьте:

• шаг;
• продольное распределение света;
• ориентацию светильников;
• расчетную сетку;
• коэффициент эксплуатации.

Если светильники установлены слишком далеко, даже высокая мощность может не обеспечить требуемую равномерность.

Засветка фасадов и окон

Проверьте:

• угол наклона;
• направление оптики;
• высоту установки;
• наличие экранирующих элементов;
• необходимость другой модели светильника.

Для жилой застройки этот вопрос нельзя оставлять на этап после монтажа.

Как связать светотехнический и конструктивный расчет

Высота и вылет влияют на опору не меньше, чем на световую картину. Чем выше светильник и длиннее кронштейн, тем серьезнее требования к стволу, фундаменту и крепежному узлу.

До заказа конструкции проверьте:

• массу светильника;
• площадь его парусности;
• массу кронштейна;
• ветровой район;
• тип грунта;
• способ установки;
• высоту надземной части;
• защиту от коррозии;
• доступ для обслуживания.

При нестандартной высоте или увеличенном вылете целесообразно заказывать конструкцию под параметры проекта. Производство опор освещения позволяет адаптировать ствол, фланец, консоль и узел крепления под конкретную схему размещения светильников.

Как оценить экономику вариантов

Стоимость системы складывается не только из цены светильника. В сравнении учитывайте:

Иногда более частая расстановка невысоких опор оказывается рациональнее редкой установки высоких конструкций. Она дает мягкое перекрытие световых пятен, упрощает обслуживание и позволяет использовать менее мощные приборы.

Итоговая последовательность выбора

Работу удобно выполнять в следующем порядке:

1. Определить категорию дороги.
2. Зафиксировать ширину всех освещаемых зон.
3. Выбрать несколько высот опор.
4. Подобрать подходящий тип фотометрии.
5. Задать предварительный вылет кронштейна.
6. Проверить несколько углов наклона.
7. Рассчитать несколько межопорных шагов.
8. Сравнить среднюю и минимальную освещенность.
9. Проверить равномерность и ослепление.
10. Передать выбранную геометрию на конструктивную проверку.
11. Сопоставить стоимость оборудования, монтажа и эксплуатации.

Вывод

Высота опоры — не второстепенная характеристика из каталога. Она определяет, как светильник взаимодействует с дорогой. Короткий кронштейн может оставить темной дальнюю кромку, чрезмерный наклон — создать яркое пятно под опорой, а слишком большой шаг — разрушить равномерность между соседними светильниками.

Поэтому расчет нужно строить не от мощности прибора, а от геометрии объекта. Для каждой категории дороги следует сравнить несколько вариантов высоты, вылета, угла и шага, а затем выбрать конструкцию, которая одновременно проходит светотехнические требования и остается разумной по стоимости и обслуживанию.
