Смертельный завал: почему даже миллиметровый перекос фланца валит многометровые опоры и как затянуть метизы с ювелирной точностью

В данном материале инженерно-технический отдел компании «СВЕТОПАРК» рассматривает ключевые аспекты монтажа строительных металлоконструкций. В статье представлены:
- Подробный разбор физико-механических причин отклонения ствола конструкции от вертикальной оси:
- Пошаговая инструкция по центровке, нивелированию и поэтапной затяжке резьбовых пар:
- Правила применения регулировочных шайб и двухгайковых систем под фланцевой пластиной:
- Научные данные о влиянии неравномерного момента затяжки на усталостную прочность метизов в условиях ветрового резонанса:

Смертельный завал: почему даже миллиметровый перекос фланца валит многометровые опоры и как затянуть метизы с ювелирной точностью

Падение многометровой стальной конструкции на проезжую часть или промплощадку начинается не со штормового ветра, а с едва заметного зазора под подпятником опорной плиты. Ошибки, допущенные при сборке силовых узлов, превращают устойчивое сооружение в опасный рычаг, который под воздействием циклических нагрузок неизбежно отклоняется от вертикали.

Физика крена: как микроскопический зазор превращается в опасный отклоняющий момент

Вертикальность ствола высотной конструкции напрямую зависит от плоскостности опорной поверхности и перпендикулярности фланца относительно центральной оси. Когда выполняются строительные работы, строго соблюдать базовые правила монтажа фланцевых соединений необходимо еще на этапе погружения и бетонирования закладного элемента фундамента.

При перекосе нижнего фланца всего на один градус отклонение верхней точки двенадцатиметрового ствола от вертикали составляет более двадцати сантиметров. Это не просто ухудшает визуальную геометрию объекта, но и коренным образом меняет эпюру изгибающих моментов.

Возникают следующие негативные факторы:
- Смещение центра тяжести конструкции, вызывающее постоянный внецентренный изгиб:
- Неравномерное распределение сжимающих и растягивающих напряжений по периметру фланцевой пластины:
- Многократное увеличение изгибающего момента в зоне шпилек с наветренной стороны:
- Локальная пластическая деформация металла в месте контакта с бетоном или гайкой:

Если фундамент залит с уклоном, пытаться компенсировать вертикаль «на глазок» за счет односторонней затяжки верхней группы гаек категорически запрещено. Подобный подход создает в теле шпильки колоссальные начальные напряжения, из-за чего метиз работает на излом еще до приложения внешних ветровых нагрузок.

Что говорят исследования: почему динамометрический ключ важнее сварного шва

Опасность неконтролируемого натяжения шпилек подтверждается фундаментальными испытаниями строительных металлоконструкций.

Согласно исследованиям Лаборатории металлических конструкций ЦНИИПСК им. Мельникова по оценке надежности фланцевых узлов, до 42% случаев ослабления болтовых пар и последующего крена высотных сопряжений происходят из-за первичной нелинейности затяжки и микросдвигов под действием динамических ветровых нагрузок. Эксперты установили: при разнице в моменте затяжки соседних метизов всего в 25% скорость самоотвинчивания и усталостного разрушения резьбового соединения под воздействием знакопеременного ветрового резонанса увеличивается в 3,8 раза.

Научные эксперименты показывают следующую динамику:
- В нерасчетно затянутых шпильках под воздействием колебаний возникают локальные концентраторы напряжений:
- Из-за неравномерного прижима фланца возникает микрозазор, запускающий процесс фреттинг-коррозии:
- Резьбовая пара теряет до 60% первоначального усилития предзатяжки в первые три месяца эксплуатации:
- Развивается усталостная трещина у основания резьбы, ведущая к внезапному срезу шпильки:

Именно поэтому монтаж фланцевых соединений по правилам инженерной подготовки требует отказа от работы обычными гаечными ключами или ударными гайковертами без контроля крутящего момента.

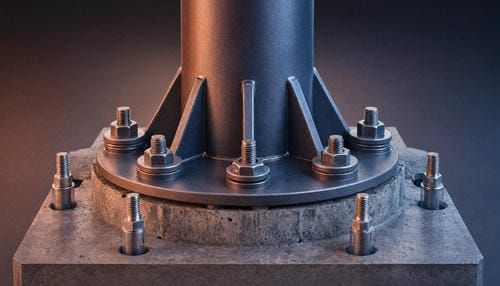

Регулировочные гайки и шайбы: технология идеального нивелирования плоскости

Основной инструмент выравнивания фланца по горизонту — использование двухгайковой системы на каждой резьбовой шпильке закладного элемента. Никакие кустарные подкладки из обрезков листовой стали или случайных шайб применять нельзя.

Правильная схема выравнивания включает следующие элементы:
- Нижняя регулировочная гайка, накручиваемая на шпильку до установки конструкции:
- Толстостенная регулировочная шайба большого диаметра, укладываемая поверх нижних гаек:
- Фланцевая пластина самой конструкции:
- Верхняя шайба и фиксирующая прижимная гайка:
- Контргайка для надежного застопоривания резьбового узла:

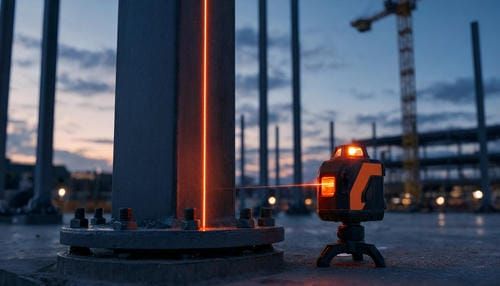

Процесс нивелирования нижней группы гаек выполняется с помощью оптического нивелира или высокоточного лазерного построителя плоскостей. Все регулировочные гайки должны быть выставлены в единую горизонтальную плоскость с допуском не более одного миллиметра по всему периметру фланца.

В строительно-монтажных работах, когда устанавливаются опоры освещения металлические на ответственных участках автомобильных дорог и промышленных объектах, наличие подфланцевого зазора является нормативным технологическим решением. Однако этот зазор между бетоном и фланцем после завершения всех регулировок и финишной протяжки подлежит обязательной подливке высокопрочной безусадочной цементной смесью (гравитационным подливочным составом).

Подливка выполняет важнейшие функции:
- Передает вертикальную сжимающую нагрузку непосредственно со всей площади фланца на бетонный массив фундамента:
- Защищает выступающие части шпилек и регулировочные гайки от контакта с влагой и агрессивными средами:
- Предотвращает изгиб шпилек в свободном пространстве под фланцем при срезающих нагрузках:

Пошаговая инструкция: алгоритм центровки и протяжки метизов

Чтобы исключить перекосы и достичь нормативной вертикальности ствола, монтажно-сборочные работы необходимо производить строго по технологической карте.

Этап 1. Подготовка резьбовых элементов и проверка фундамента

Перед подемом конструкции выполните следующие операции:
- Очистите резьбу шпилек закладной детали от цементного молока, грязи и ржавчины стальной щеткой:
- Проверьте резьбу прогонной гайкой по всей рабочей длине:
- Нанесите на резьбовую часть антифрикционную антикоррозийную смазку:
- Убедитесь в отсутствии повреждений на опорной поверхности фланца:

Этап 2. Установка регулировочных гаек и первичный навод

Выставьте нижние регулировочные гайки по лазерному нивелиру:
- Накрутите по одной гайке на каждую шпильку закладной детали:
- Положите на гайки плоские регулировочные шайбы:
- С помощью нивелира отрегулируйте высоту каждой гайки так, чтобы их опорные плоскости находились в одной горизонтальной оси:

Этап 3. Монтаж конструкции и первичная фиксация

Строповка и позиционирование фланца:
- Поднимите ствол крановым оборудованием и плавно опустите фланец на подготовленные регулировочные шайбы:
- Установите верхние шайбы и накрутите верхние гайки от руки до упора:
- Ослабьте натяжение стропов, но не снимайте их до полной первичной фиксации:

Этап 4. Контроль вертикальности и тонкая юстировка

Проверка пространственного положения ствола:
- Установите два измерительных прибора (теодолита) под углом девяносто градусов друг к другу:
- Измерьте отклонение ствола от вертикальной оси в двух взаимно перпендикулярных плоскостях:
- При наличии отклонения скорректируйте положение фланца вращением нижних регулировочных гаек на нужных секторах:
- Добившись полного совпадения оси ствола с отвесной линией, закрутите верхние гайки вручную:

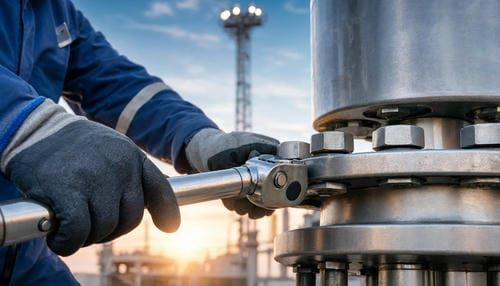

Поэтапная затяжка по схеме «крест-накрест» и последствия неравномерного момента

Главная технологическая ошибка при работе с метизами — последовательная затяжка гаек по кругу. В этом случае фланец неизбежно перекашивается, а противоположные шпильки испытывают колоссальное недотяжение или перенапряжение.

Силовая протяжка должна выполняться строго по крестообразной схеме в три последовательных этапа.

Схема порядка протяжки метизов:
- Первый шаг: затяните динамометрическим ключом противоположные метизы (180 градусов) на 30% от расчетного крутящего момента:
- Второй шаг: перейдите к перпендикулярной паре шпилек (90 градусов) и повторите операцию:
- Третий шаг: протяните оставшиеся крестообразные пары, поддерживая равномерность натяжения:
- Четвертый шаг: повторите весь цикл для увеличения момента затяжки до 70% от номинала:
- Пятый шаг: выполните финишную затяжку на 100% расчетного усилия:
- Шестой шаг: проведите контрольный обход всех гаек по кругу для проверки равнозначности сопротивления:

Нерациональный или неравномерный момент затяжки приводит к разрушительным последствиям:
- Пластическая деформация фланца с образованием выпучивания в межболтовых зонах:
- Изгиб резьбового стержня шпильки, вызывающий срез по впадине резьбы:
- Потеря контактного давления между фланцем и регулировочными элементами при температурных колебаниях:
- Отклонение верхушки конструкции от вертикали под воздействием собственных вибраций:

После завершения контрольной протяжки верхних гаек на них накручиваются и затягиваются контргайки, а при необходимости применяются анаэробные резьбовые фиксаторы.

Чек-лист приемки фланцевого узла перед вводом в эксплуатацию

Перед подписанием акта освидетельствования скрытых работ и сдачи объекта в эксплуатацию инженер технадзора проверяет следующие показатели:
- Вертикальность ствола конструкции: отклонение не должно превышать нормативы СП 70.13330 (не более 1/200 высоты конструкции):
- Момент затяжки резьбовых соединений: проверка динамометрическим ключом выборочно 100% метизов:
- Наличие полного комплекта шайб, основных гаек и контргаек на каждой шпильке:
- Качество бетонирования межфланцевого пространства: отсутствие voids (пустот) и трещин в подливочном слое:
- Защитное покрытие: восстановление цинкового или лакокрасочного слоя на метизах и фланцах после монтажа:

Соблюдение этих правил гарантирует, что установленная конструкция прослужит весь расчетный срок без риска опасного крена и обрушения.
