Кто сказал, что типовая опора не может быть уникальной

В сентябре 2023 года администрация одного среднего города заказала дизайн-код исторического центра. Архитекторы честно отработали: проанализировали морфотипы застройки, подняли архивные фотографии, прописали цвета, материалы, формы. В разделе «Наружное освещение» появилась запись: «Опоры конические стальные, высота 6 м, цвет — глубокий синий RAL 5003, кронштейн кованый по эскизу N4, на стволе — герб города в литом исполнении».

Когда проект ушел на согласование в отдел закупок, выяснилось: серийно такие опоры не выпускает ни один поставщик из трех, приславших коммерческие предложения. Двое ответили «нет». Третий взял паузу на две недели и вернулся с расчетами, образцом покрытия и фотографией пробного кронштейна. Контракт достался ему.

Эта история перестала быть исключением. За последние пять лет запрос на кастомизацию типовых опор освещения вырос кратно — и причин тому ровно две. Первая: дизайн-коды городов перестали быть декларативными документами и превратились в рабочие инструменты с конкретными требованиями к каждому элементу среды. Вторая: производители научились адаптировать типовые конструкции, не ломая расчетную схему. О том, как устроен этот процесс, — дальше.

О чем на самом деле говорит дизайн-код, когда говорит об освещении

Муниципальный дизайн-код — не альбом с красивыми картинками. Это свод правил, имеющий нормативную силу. Когда документ предписывает «окраску опор в цвет RAL 8019», это означает, что подрядчик не имеет права смонтировать стандартную серую опору — объект просто не примут.

Проблема в том, что большинство дизайн-кодов пишется архитекторами и урбанистами, которые не обязаны разбираться в сортаменте металлопроката и технологических ограничениях порошковой окраски. Они создают образ. А реализовывать его приходится тем, кто работает с металлом.

Разрыв между образом и металлом — вот где возникает главный риск для проекта. Производитель, который говорит «нет» на каждое нестандартное требование, выпадает из конкурентной гонки. Тот, кто говорит «да», не подтверждая расчетами, — подставляет и себя, и заказчика. Остается третий путь: инженерно обоснованная кастомизация. Именно ее архитекторы имеют в виду, когда прописывают в ТЗ нестандартные цвета, кронштейны и декоративные элементы.

Сталь как основа для кастомизации: быстрее чугуна, выразительнее бетона

Выбор материала опоры определяет потолок возможностей по ее адаптации под дизайн-код. Сравним три основных варианта.

Таблица 1. Сравнение материалов опор освещения по критериям кастомизации

Характеристика;Стальная опора;Чугунная опора;Железобетонная опора
Способы изменения внешнего вида;Порошковая окраска по RAL, сварные декоративные элементы, болтовые накладки;Литье по авторской модели, окраска;Фактурная опалубка, окраска фасадными составами
Срок изготовления кастомизированной партии из 50 единиц;15–25 рабочих дней;45–90 рабочих дней;30–60 рабочих дней
Удорожание относительно базовой типовой модели;7–60 процентов в зависимости от сложности;150–400 процентов;20–80 процентов
Возможность дооснащения декором после монтажа;Есть — болтовые накладки, кронштейны;Ограничена — только окраска;Практически отсутствует
Масса 6-метровой опоры;80–140 кг;300–600 кг;600–1200 кг

Стальные опоры освещения закрывают диапазон задач, в котором архитектор получает достаточную свободу художественного решения, а заказчик — предсказуемые сроки и бюджет. Ни чугун, ни бетон не дают такого сочетания.

Но и внутри стального сегмента есть развилка. Трубчатые опоры дешевле, но ограничены по толщине стенки и плохо держат сварные декоративные элементы. Граненые конические — дороже, зато их геометрия позволяет наращивать сечение там, где нужно компенсировать дополнительную нагрузку от кронштейна или герба. Выбор между ними — первый вопрос, который инженер задает архитектору на этапе согласования ТЗ.

Как устроена кастомизация на практике: три шага, которые нельзя пропустить

Шаг 1. Цвет — быстрее всего, но не всегда просто

Порошковая окраска по шкале RAL — базовый инструмент адаптации опоры под дизайн код города в освещении. На первый взгляд, процедура элементарна: выбрал цвет из веера, нанес покрытие, запек в печи. На практике всплывают детали.

Первая: фактура. Гладкий глянец, матовый, шагрень, металлик — у каждого варианта разная стоимость, разная стойкость к царапинам и разное визуальное восприятие на высоте 6 метров. Цвет RAL 5003 на матовом покрытии и тот же RAL 5003 на глянце — это два разных цвета для глаза наблюдателя.

Вторая: разнооттеночность партий. Если окрашивать 100 опор в две смены, без жесткого контроля температуры полимеризации можно получить уход тона на полтона-тон. На смонтированной линии из 50 опор это становится заметно. Выход — окраска всей партии в одной серии с фиксацией номера партии порошка и температуры печи.

Третья: адгезия к оцинкованной поверхности. Цинковое покрытие опоры — защита от коррозии на 25-30 лет. Некачественная подготовка поверхности перед окраской снижает адгезию порошка, и через три-четыре года покрытие начинает отслаиваться пластами. Технология требует фосфатирования или хроматирования оцинкованной стали перед напылением — этап, который недобросовестный производитель может пропустить, а архитектор на объекте обнаружит проблему слишком поздно.

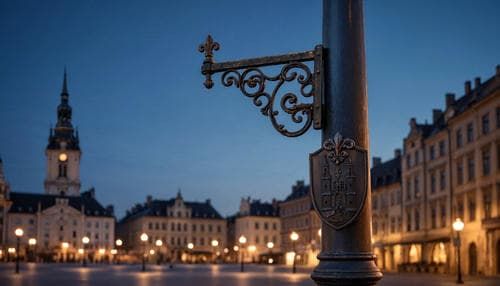

Шаг 2. Кронштейн и герб — добавление массы и парусности

Декоративный кронштейн — первое, что считывается визуально при взгляде на опору. Именно он определяет стилистику: историческую, если это кованый завиток; современную, если это лаконичная трубчатая консоль; футуристичную, если это гнутый профиль переменного сечения.

Но кронштейн меняет не только эстетику. Он добавляет:

• массу — от 3 до 15 кг в зависимости от размера и материала;
• парусность — особенно критично для регионов с расчетной ветровой нагрузкой выше 48 кгс/кв. м;
• эксцентриситет нагрузки — центр тяжести смещается, создавая дополнительный изгибающий момент.

Инженерный пересчет здесь не опция, а обязательное условие. Практика компании СВЕТОПАРК: при массе кронштейна до 5 кг и стандартной ветровой нагрузке для средней полосы России усиления ствола, как правило, не требуется — запас прочности типовой опоры перекрывает добавку. При массе 5-10 кг может потребоваться локальное усиление в зоне крепления. Свыше 10 кг — почти всегда требуется увеличение толщины стенки ствола в нижней трети или переход на следующий типоразмер.

Герб — отдельная история. Литая деталь из алюминия размером 300 на 350 мм весит около 1,5-2 кг и при креплении на высоте 2,5-3 метра почти не влияет на статику опоры. Но если герб стальной и крупный — 500 на 600 мм, масса может достигать 8-10 кг, и тогда точка крепления требует усиления. Кроме того, герб меняет аэродинамику ствола: наветренная сторона получает дополнительное давление. В регионах с ураганными ветрами это учитывают в расчете.

Шаг 3. Нестандартная геометрия — когда типовая опора становится исходником

Верхний уровень кастомизации: архитектор берет типовую коническую опору как базовый каркас и меняет ее видимую геометрию. Примеры реальных запросов:

• оголовок не круглый, а квадратный — для поддержки линейных светильников геометрического дизайна;
• ствол не прямой конус, а с перехватом на уровне 2/3 высоты — отсылка к историческим торшерам;
• цоколь не гладкий цилиндрический, а с восемью вертикальными ребрами — для рифмы с пилястрами соседних фасадов.

Каждое такое изменение запускает пересчет. Появляются концентраторы напряжений, меняется гибкость ствола, иногда приходится увеличивать диаметр фланца или количество анкерных болтов. Сроки тоже растут: если окраска партии укладывается в неделю, а кронштейн — в две, то опора с измененной геометрией может потребовать четырех-пяти недель на согласование КМД, изготовление оснастки и выпуск опытного образца.

Ключевое правило, которое инженеры повторяют архитекторам на каждом проекте: вы можете изменить все, кроме расчетной схемы. Пока напряжения в металле остаются в пределах допустимых, а прогиб ствола под нагрузкой не превышает норматива, — опора безопасна. Как только вы выходите за эти границы, начинается разработка не кастомизированной типовой, а полностью индивидуальной конструкции. Это другие деньги и другие сроки.

Почему исследования урбанистов подтверждают ставку на детали

В 2022 году специалисты Университета ИТМО опубликовали учебное пособие «Световая культура города», где ввели понятие «световой архитектуры» как комплексного явления. Их вывод: зритель воспринимает не светильник отдельно и не опору отдельно, а всю конструкцию целиком — и днем, и ночью. Если опора выбивается из визуального строя улицы, даже самый качественный свет не исправит впечатления.

Годом позже исследователи из Белгородского государственного технологического университета в статье «Моделирование урбанистического пространства» зафиксировали: идентичность территории формируется не крупными объектами, а повторяющимися малыми элементами. В их методологии опора освещения попадает в ту же категорию, что и уличная навигация, скамейки и урны, — но с одним отличием: опора видна с большего расстояния и в большем количестве ракурсов. Ошибка в ее дизайне мультиплицируется на всю улицу.

Из этого следует практический вывод для архитектора: экономия на кастомизации опоры — это экономия на самой заметной детали уличного фронта. Декоративный кронштейн стоимостью три-пять тысяч рублей на опоре меняет восприятие всей линии освещения. Отказ от него ради экономии бюджета — решение, которое будет видно каждый день.

Три реальных проекта: что пошло не так и как это исправили

Проект первый. Набережная. Архитектор заказал опоры в цвете RAL 5003 — глубокий синий. Подрядчик получил партию, смонтировал, сдал. Через восемь месяцев покрытие пошло пузырями в нижней части опор. Причина выяснилась быстро: цех сэкономил на фосфатировании оцинкованной поверхности перед окраской. Порошок лег на неподготовленный цинк и отслоился после первой же зимы с перепадами через ноль. Решение: полная замена партии за счет производителя, на этот раз — с контролем каждого этапа подготовки поверхности. Урок архитектору: запрашивать у поставщика не только образец цвета, но и протокол испытаний покрытия на адгезию.

Проект второй. Площадь перед ДК. Задача: шесть опор высотой 8 метров с массивными коваными кронштейнами под историческую стилистику здания 1950-х годов. Первый подрядчик изготовил кронштейны из стального прутка диаметром 20 мм, не рассчитав массу. После монтажа две опоры из шести дали видимый прогиб в сторону вылета кронштейна. Демонтаж, перерасчет, замена кронштейнов на пустотелые аналоги из трубчатого профиля — масса снизилась на 60 процентов, прогиб ушел в допуск. Урок: масса декора не должна превышать трех-пяти процентов от массы опоры без пересчета несущей способности.

Проект третий. Бульвар в новом ЖК. Застройщик утвердил опоры с интегрированной светодиодной лентой в стволе — архитектурная подсветка самой опоры. Типовое решение отсутствовало. Производитель предложил: в стандартной конической опоре фрезеруется паз глубиной 12 мм, в него укладывается алюминиевый профиль с LED-лентой, закрывается матовым рассеивателем. Перерасчет показал: паз не влияет на несущую способность при глубине до 15 процентов от толщины стенки. Партия из 40 опор изготовлена за 18 рабочих дней. Урок: даже то, чего нет в каталоге, часто реализуемо на базе типового каркаса, если инженер включается в проект на стадии эскиза.

Границы возможного: пять случаев, когда кастомизация не работает

Честный производитель скажет «нет» в следующих ситуациях.

Случай первый. Заказчик хочет окраску «под хром». Зеркальные и гальванические покрытия не относятся к порошковой окраске, наносятся другими методами и на опорах освещения практически не применяются из-за низкой атмосферостойкости. Аналог — порошковый металлик с коэффициентом отражения до 60 процентов.

Случай второй. На 6-метровую опору просят навесить рекламную консоль площадью 2,5 квадратных метра. Парусность такой панели при ветре 25 м/с создает нагрузку, сопоставимую с массой самой опоры. Типовой фундамент ее не держит, нужна индивидуальная железобетонная конструкция.

Случай третий. Архитектор настаивает на сквозных декоративных вырезах в стволе. Каждый вырез — концентратор напряжений. Один-два выреза в верхней трети ствола еще можно компенсировать усилением, серия вырезов по всей высоте превращает типовую опору в швейцарский сыр и требует расчета как уникального сооружения.

Случай четвертый. Герб просят приварить на уже смонтированную и окрашенную опору. Сварка прожигает цинковый слой и порошковое покрытие, коррозия в месте шва начинается через месяц-два. Все декоративные элементы привариваются только в заводских условиях, до финишной окраски.

Случай пятый. Заказчик требует нестандартный цвет, но партия составляет пять опор. Минимальная загрузка линии порошковой окраски — 15-20 опор для одного цвета. При меньшем тираже стоимость окраски одной единицы вырастает в три-четыре раза, и проект теряет экономический смысл. Решение — укрупнение заказа или выбор ближайшего цвета из числа окрашиваемых в текущем потоке.

Что в итоге

Дизайн код города в освещении — это не абстрактная концепция, а набор жестких требований, с которыми архитектор приходит к производителю. Производитель, в свою очередь, может ответить тремя способами: «нет», «да, но это будет стоить как крыло самолета» и «да, вот расчет, вот образец, вот сроки». Третий ответ — единственный, который позволяет проекту состояться без переписывания дизайн-кода задним числом.

Технологии кастомизации — от порошковой окраски по RAL до интеграции кованых кронштейнов и гербов — сегодня доступны не только столичным заказчикам с неограниченными бюджетами. При тираже от 30-50 опор удорожание относительно типового решения редко превышает 25-30 процентов. Это сопоставимо со стоимостью одной дополнительной скамейки или урны в пересчете на единицу благоустройства — при том что опора работает на облик улицы в разы заметнее.

Единственное, чего кастомизация не прощает, — попытки срезать углы на этапе инженерного расчета. Цвет, кронштейн и герб держатся на металле. И если металл рассчитан неправильно, дизайн-код города становится не предметом гордости, а предметом разбирательства.
