Продольный шов граненой опоры: как обнаружить скрытый брак при приемке партии

В материале рассматриваются критические дефекты продольных сварных соединений, возникающие при производстве граненых конических конструкций. Описаны пять методик верификации качества: от макроанализа геометрии валика до ультразвуковой дефектоскопии. Текст содержит рекомендации по работе с технической документацией и анализу зоны термического влияния стали.

Продольный шов граненой опоры — это не просто соединительный элемент, а ключевой узел, определяющий жесткость всей конструкции на изгиб и кручение. В отличие от трубчатых опор, где нагрузка распределяется равномерно, граненая геометрия создает специфические концентраторы напряжений вдоль углов гиба. Любое нарушение технологии сварки превращает металлоконструкцию в объект с непредсказуемым ресурсом эксплуатации. При приемке партии важно понимать, что эстетическая безупречность нанесенного покрытия (цинка или порошковой краски) часто служит маскировкой для глубоких внутренних изъянов.

Физика разрушения: почему шов «молчит» до первого шторма

Проблема скрытого брака кроется в специфике автоматизированной плазменной сварки. При высокой скорости прохода дуга может расплавить только верхние слои кромок, создавая видимость надежного соединения. Однако «корень» шва при этом остается непроваренным. Внешне опора выглядит монолитной, но при воздействии циклической ветровой нагрузки микротрещины в непроваренном основании начинают расти.

Исследование, проведенное в рамках анализа долговечности тонкостенных оболочек (НИУ МГСУ, «Оценка остаточного ресурса сварных стальных опор»), подтверждает, что дефекты сварных швов металлоконструкций в 70% случаев становятся причиной потери устойчивости конструкции именно в нижней трети ствола, где момент силы достигает максимума. Согласно выводам исследователей, наличие непровара глубиной всего 10% от толщины стенки снижает усталостную прочность изделия на 35-40%.

1. Инструментальный аудит геометрии и чешуйчатости

Первичный контроль начинается с анализа морфологии валика. Качественный шов, выполненный в автоматическом режиме, характеризуется мелкой чешуйчатостью и отсутствием резких переходов к основному металлу. Если вы наблюдаете «горбатый» шов с высотой усиления более 2,5 мм при толщине стенки 3-4 мм, это косвенный признак избыточного тепловложения и возможного пережога металла.

Важно измерить ширину шва на разных участках. Колебания ширины более чем на 2 мм указывают на нестабильность скорости сварки или люфты в позиционере станка. Такие участки являются потенциальными зонами непроваров. Особое внимание уделите местам прерывания дуги — в этих точках чаще всего концентрируются поры, выходящие на поверхность.

2. Идентификация подрезов и краевых дефектов

Подрез — это локальное уменьшение толщины основного металла у границы шва. Для тонкостенных граненых конструкций этот дефект является критическим. Подрез глубиной 0,5 мм на листе толщиной 3 мм — это фактически надрез, по которому опора наружного уличного освещения начнет разрушаться при вибрационных нагрузках.

Для проверки используйте комплект ВИК (визуально-измерительного контроля), в частности, универсальный шаблон сварщика (УШС). Проверьте каждый метр продольного шва. Наличие острых подрезов длиной более 50 мм — повод для браковки всего изделия. Также недопустимы наплывы (адгезия расплавленного металла к холодной поверхности без сплавления), так как они создают полости, в которых неизбежно начинается электрохимическая коррозия после процесса горячего цинкования.

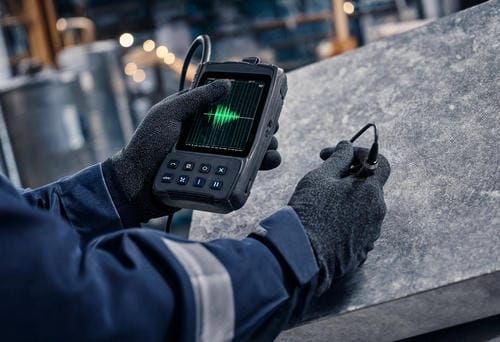

3. Ультразвуковая дефектоскопия как стандарт приемки

Если визуальный контроль дает лишь косвенные признаки, то УЗК позволяет заглянуть внутрь металла. Метод основан на отражении ультразвуковых волн от границ раздела сред (металл/воздух или металл/шлак). При приемке ответственных объектов технадзор должен требовать выборочного контроля не менее 10% длины шва каждой десятой опоры в партии.

Современные портативные дефектоскопы позволяют фиксировать не только наличие дефекта, но и его эквивалентную площадь. Если приборы показывают цепочку мелких шлаковых включений или непровар в корне, такая партия не должна быть допущена к монтажу. Помните, что заводской протокол УЗК — это юридически значимый документ, который производитель обязан хранить в архиве и предоставлять по запросу заказчика.

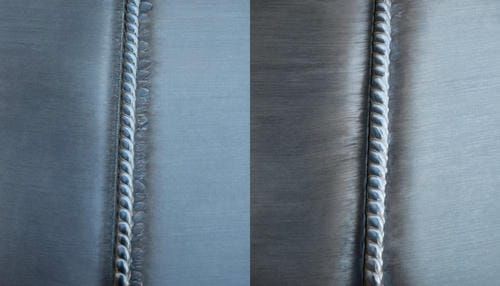

4. Анализ зон термического влияния (ЗТВ)

Сварка — это процесс локального литья. Сталь в зоне шва и прилегающих участках меняет свою кристаллическую решетку. При избыточном токе зона термического влияния расширяется, образуя крупнозернистую структуру (видманштеттова структура), которая отличается повышенной хрупкостью.

Визуально на неокрашенной опоре ЗТВ определяется по цветам побежалости. Узкая, равномерная полоса говорит о точно настроенном процессе. Широкие, синевато-черные полосы свидетельствуют о нарушении температурного режима. Если опора уже оцинкована, обратите внимание на текстуру цинка вдоль шва: если она значительно отличается от остальной поверхности (имеет матовый серый оттенок или рыхлость), это может указывать на изменение химического состава поверхности из-за перегрева.

5. Проверка герметичности и капиллярный контроль

Для полых конструкций критически важна герметичность шва. Попадание солевых растворов и влаги внутрь опоры через микропоры запускает процесс коррозии, который невозможно купировать. Капиллярная дефектоскопия (цветной метод) позволяет обнаружить трещины, невидимые глазу.

На поверхность наносится пенетрант, который проникает в любые несплошности. После удаления излишков и нанесения проявителя, все дефекты проявляются в виде ярких пятен. Этот метод особенно эффективен для проверки узлов крепления фланца к стволу и верхней части опоры, где продольный шов испытывает максимальные нагрузки при установке тяжелых кронштейнов.

Резюме для технического аудита

Проверка партии перед подписанием актов — это единственный способ избежать дорогостоящего демонтажа в будущем. Требуйте от поставщика не только сертификаты соответствия, но и карту контроля сварных соединений. При обнаружении систематических дефектов в 2-3 изделиях, вся партия должна быть подвергнута 100% визуальному и 25% ультразвуковому контролю. Только жесткая позиция в вопросах качества шва гарантирует, что установленное оборудование отработает заявленные 25-30 лет без потери несущей способности.
