Грани против труб: почему трубчатые конструкции проигрывают на шоссе

Ночная магистраль требует освещения, а освещение — опор. Когда речь заходит о сотнях километров трасс, каждый килограмм металла и каждая минута монтажа превращаются в миллионы рублей. Десятилетиями дорожники ставили круглые трубчатые мачты — привычно, понятно, технологично. Но за последние пятнадцать лет ситуация изменилась: граненые конические конструкции захватывают рынок дорожного освещения со скоростью, которую не объяснить модой или лоббизмом. Объяснение кроется в физике профиля и арифметике сметы.

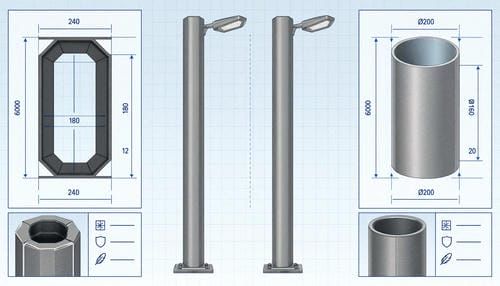

Геометрия жесткости: почему восемь граней прочнее круга

Когда ветер на скорости 25 м/с бьет в девятиметровую мачту с консолью и светильником, опора работает как консольная балка с распределенной нагрузкой. Сопротивление изгибу определяется моментом инерции сечения. И здесь начинается математика, которая не в пользу круглой трубы.

Исследование Центрального научно-исследовательского института строительных конструкций имени В. А. Кучеренко, опубликованное в 2018 году, показало: момент инерции восьмигранного конического профиля при равной массе на 18-23% превышает аналогичный показатель круглой трубы той же высоты. Причина — в распределении металла относительно центра тяжести сечения. Грани создают естественные ребра жесткости, отодвигая основную массу металла дальше от нейтральной оси. Физика элементарна: чем дальше материал от оси изгиба, тем эффективнее он работает на сопротивление.

Практический результат выглядит так: восьмигранная коническая мачта высотой 9 метров при толщине стенки 3,5 мм выдерживает те же ветровые нагрузки, что и круглая труба толщиной 4 мм. Разница в полмиллиметра на девяти метрах при периметре около метра — это экономия 12-15 кг стали на одну опору. Умножьте на тысячу опор типового участка трассы М-11 — получите 12-15 тонн металла, которые не нужно покупать, возить и монтировать.

Ступенчатая труба: когда решение создает проблему

Трубчатые конструкции пытались конкурировать за счет ступенчатого изменения диаметра. Логика понятна: в основании опоры нагрузки максимальны — ставим трубу диаметром 150 мм, на высоте 6 метров нагрузка падает — переходим на 120 мм, у вершины хватит и 100 мм. Теоретически — экономия металла. Практически — три сварных кольцевых шва, три концентратора напряжений, три потенциальных места разрушения.

По данным ГК «Росдорнии», опубликованным в аналитическом обзоре 2019 года, до 67% аварийных ситуаций с трубчатыми ступенчатыми опорами на дорогах федерального значения связаны с усталостными трещинами в зонах сварных переходов. Ступенчатая конструкция требует идеального качества сварки — а это контроль, дефектоскопия, время. Граненая коническая опора имеет один продольный шов по всей длине. Конусность обеспечивается изначальной формой заготовки, сваренной из трапециевидных листов. Один шов вместо трех-четырех — втрое меньше рисков.

Металлоемкость: арифметика, которая решает тендеры

Возьмем типовую опору освещения ОГК высотой 10 метров с вылетом консоли 1,5 метра под светильник мощностью 150 Вт. Масса граненой конической конструкции из стали толщиной 3,5 мм — около 95 кг. Аналогичная по несущей способности трубчатая ступенчатая опора с диаметрами 159/133/108 мм и толщиной стенки 4 мм весит 118 кг. Разница — 23 кг, или почти 20%.

На участке трассы длиной 50 км с расстановкой опор через 50 метров требуется 1000 мачт. Разница в массе — 23 тонны стали. При средней цене горячекатаного листа 65 000 рублей за тонну экономия составляет 1,5 миллиона рублей только на металле. Добавьте сюда стоимость транспортировки: каждый лишний килограмм — это топливо, износ техники, требования к грузоподъемности. Разница в 23 кг на опору — это возможность взять на борт КамАЗа не 40, а 48 конструкций за один рейс. Логистика начинает работать на граненый профиль.

Транспортировка: когда габариты важнее веса

Трубчатые опоры длиной 10-12 метров — это негабаритный груз. По правилам перевозки длинномерных грузов автотранспортом, утвержденным Минтрансом, конструкция длиннее 12 метров требует согласования маршрута, сопровождения, ограничений по времени движения. Стоимость таких перевозок возрастает на 40-60% относительно стандартных условий.

Граненые конические опоры освещения ОГК решают проблему технологически: многие производители предлагают составные конструкции из двух или трех секций с фланцевым соединением. Секции длиной 4-6 метров укладываются в стандартные габариты, перевозятся обычным бортовым транспортом без согласований и сопровождения. Монтаж на месте занимает 15-20 минут — секции соединяются болтами через фланцы с уплотнительными прокладками.

Оппоненты возражают: фланцевое соединение — дополнительный узел, который может разрушиться. Однако опыт эксплуатации опор на трассе М-4 «Дон» показал: за семь лет наблюдений не зафиксировано ни одного случая разрушения фланцевого соединения при условии соблюдения момента затяжки болтов (180-200 Н·м для болтов М16). Зато экономия на транспортировке составила около 8 миллионов рублей на 800 км трассы.

Монтаж: когда скорость измеряется в днях

Установка трубчатой цельной опоры высотой 10 метров требует автокрана грузоподъемностью минимум 16 тонн. Аренда такой техники в регионах — от 25 000 рублей за смену. Бригада из трех человек устанавливает 10-12 опор за восьмичасовую смену при нормальных погодных условиях.

Граненые секционные опоры меняют технологию. Первую секцию высотой 4-5 метров поднимает кран грузоподъемностью 7 тонн (аренда от 12 000 рублей за смену) или даже автогидроподъемник. Вторую и третью секции монтируют непосредственно на установленной первой — без дополнительной крановой техники, используя лебедку или ручной полиспаст. Производительность возрастает до 15-18 опор за смену при той же бригаде.

На реальном объекте — строительстве освещения объездной дороги Саратова в 2021 году — подрядчик, выбравший граненые конические конструкции, уложился в сроки на 23% быстрее, чем планировалось при использовании трубчатых опор. Причина не только в скорости монтажа, но и в логистике: не нужно ждать согласования на перевозку негабарита, не нужно подстраиваться под график работы мощного крана.

Коррозионная стойкость: где слабое место профилей

Противники граненых конструкций указывают на продольный сварной шов как слабое место с точки зрения коррозии. Действительно, зона сварки — участок с нарушенной структурой металла, потенциальная точка начала коррозионного процесса. Но современные технологии нивелируют этот недостаток.

По стандарту ГОСТ Р 57178-2016 «Опоры трубчатые стальные для воздушных линий электропередачи и линий связи» все сварные швы граненых опор подлежат обработке антикоррозионным грунтом на основе цинкнаполненных составов с последующей горячей оцинковкой методом погружения. Толщина цинкового покрытия в зоне шва должна составлять не менее 80 мкм против 60 мкм на основной поверхности.

Трубчатые опоры, в свою очередь, имеют кольцевые сварные швы в местах ступенчатых переходов. Эти швы расположены в зонах концентрации напряжений, где коррозионные процессы развиваются активнее. Исследование долговечности опор освещения, проведенное специалистами Московского автомобильно-дорожного государственного технического университета в 2020 году, показало: при равном качестве антикоррозионной защиты средний срок службы граненых опор до появления первых признаков сквозной коррозии составляет 28-32 года, трубчатых ступенчатых — 24-27 лет. Разница обусловлена меньшим количеством зон риска.

Эстетика и парусность: неожиданные факторы выбора

Дорожное освещение — это не только инженерная задача, но и элемент визуального восприятия трассы. Граненые конические конструкции воспринимаются более современными, технологичными — особенно на фоне бетонных заборов шумозащитных экранов и металлических барьерных ограждений новых федеральных магистралей. Эстетический фактор учитывается при проектировании платных участков дорог, где внешний вид инфраструктуры влияет на восприятие качества сервиса.

Ветровая нагрузка — параметр, который часто недооценивают. Круглая труба имеет коэффициент аэродинамического сопротивления около 1,2 (для цилиндра). Восьмигранный профиль за счет граней снижает этот коэффициент до 0,95-1,0. Казалось бы, мелочь. Но при ветре 25 м/с на опору высотой 10 метров это разница в 180-200 Н суммарной нагрузки. Меньше нагрузка — меньше требования к фундаменту, тоньше может быть стенка профиля.

Экономика жизненного цикла: считаем на десятилетия

Сравнение опор освещения по начальной стоимости — ошибка. Правильный подход — анализ стоимости жизненного цикла (Life Cycle Cost). Сюда входят закупка, транспортировка, монтаж, эксплуатация, обслуживание, демонтаж.

Типовая смета на строительство освещения участка федеральной трассы длиной 10 км (200 опор):

Трубчатые ступенчатые опоры:
- Закупка: 200 опор × 28 000 руб. = 5 600 000 руб.
- Транспортировка (негабарит): 320 000 руб.
- Монтаж (аренда крана 16 т, 17 смен): 425 000 руб.
- Итого инвестиции: 6 345 000 руб.

Граненые конические опоры освещения ОГК:
- Закупка: 200 опор × 24 500 руб. = 4 900 000 руб.
- Транспортировка (стандартная): 185 000 руб.
- Монтаж (аренда крана 7 т, 13 смен): 156 000 руб.
- Итого инвестиции: 5 241 000 руб.

Разница — 1 104 000 рублей, или 17,4% в пользу граненых конструкций. За счет меньшей массы экономия на фундаментах — еще около 400 000 рублей (меньше бетона, меньше арматуры). Суммарная экономия превышает 1,5 миллиона на 10 км трассы.

Если учесть эксплуатационные расходы на 30 лет (периодическая окраска, ремонт повреждений, замена опор при авариях), разница достигает 2,2-2,5 миллиона. Когда речь идет о строительстве сотен километров дорог, эти цифры превращаются в сотни миллионов экономии бюджета.

Производство: технологическая доступность

Критики граненых опор указывают: их производство требует специального прессового оборудования для гибки листов под углом. Это правда. Однако рынок металлообрабатывающего оборудования сегодня предлагает гидравлические листогибочные прессы с усилием 400-600 тонн по цене от 12 миллионов рублей. Для сравнения: линия по производству трубчатых опор с вальцами, сварочными автоматами, термообработкой обходится в 18-25 миллионов.

Производство граненых конструкций проще в наладке и контроле качества. Трапециевидные заготовки режутся на гильотине или плазменном станке по шаблону, гнутся на прессе, свариваются автоматом. Один шов — одна проверка. Ступенчатая труба требует точной подгонки диаметров при сварке переходов, контроля соосности, правки после термообработки.

В России на 2023 год действуют 47 предприятий, выпускающих граненые конические опоры освещения, против 31 производителя трубчатых конструкций. Больше производителей — выше конкуренция, ниже цены, доступнее логистика.

Нормативная база: что говорят стандарты

ГОСТ 32947-2014 «Опоры несиловые для воздушных линий электропередачи и линий связи» не делает различий между типами профилей, устанавливая требования к несущей способности, коррозионной стойкости, качеству сварки. Оба типа опор могут соответствовать стандарту. Однако СП 52.13330.2016 «Естественное и искусственное освещение» в редакции 2020 года содержит рекомендации по выбору конструкций опор для различных категорий дорог.

Для дорог I-II категории (автомагистрали, скоростные дороги) рекомендованы конические конструкции как более устойчивые к ветровым нагрузкам. Для дорог III-IV категории допускаются цилиндрические опоры. Граненые конические конструкции универсальны — подходят для любых категорий.

Зарубежная практика: кто и что выбирает

В Германии около 78% новых опор освещения на автобанах — граненые конические конструкции. Во Франции эта цифра достигает 65%. В Польше программа модернизации дорожного освещения 2018-2025 годов предусматривает замену старых трубчатых опор на граненые.

Причины те же: экономика металла, скорость монтажа, долговечность. Европейские подрядчики научились считать деньги задолго до российских. Когда ЕС ввел квоты на выбросы CO₂, в расчет эффективности опор добавился углеродный след. Производство граненой опоры требует на 12-15% меньше энергии, чем трубчатой аналогичной несущей способности — меньше металла, меньше электричества на сварку, меньше топлива на транспортировку.

В США ситуация иная: там традиционно сильны позиции алюминиевых конических опор — легких, коррозионно-стойких, но дорогих. Сталь используется преимущественно на грузовых маршрутах, где требуется максимальная прочность. Интересно, что разница граненых опор от трубчатых там практически не обсуждается — доминируют именно конические граненые решения.

Ограничения и нюансы: когда труба выигрывает

Справедливости ради: трубчатые опоры не исчезнут. Есть ниши, где они удобнее. Например, опоры малой высоты (4-6 метров) для дворового освещения. Здесь ветровые нагрузки невелики, требования к жесткости ниже, зато важна технологичность установки кронштейнов и декоративных элементов. Круглая труба позволяет вращать кронштейн вокруг оси, подбирая угол направления света. Граненая опора требует заранее установленных закладных.

Трубчатые конструкции проще в ремонте: поврежденную секцию можно вырезать и вварить заплату цилиндрической формы. Граненую опору сложнее восстановить локально — часто требуется замена всей секции.

Наконец, психологический фактор: трубчатые опоры привычнее для многих проектировщиков и заказчиков. Консерватизм в строительстве — мощная сила, и граненым конструкциям приходится доказывать преимущества расчетами и отчетами, а не просто ссылаться на традицию.

Перспективы: что будет через десять лет

Тренд очевиден: граненые конические опоры освещения вытесняют трубчатые с магистралей. Темпы замещения — около 6-8% ежегодно по данным Росавтодора. К 2030 году доля граненых конструкций на федеральных трассах может достичь 70-75%.

Технологии развиваются. Появляются композитные опоры — стеклопластик, углеволокно. Они легче стальных, не корродируют, но пока дороги в 2-3 раза. Пока композиты — экзотика. Сталь остается основным материалом дорожного освещения, а граненый профиль — оптимальным способом распорядиться этой сталью.

Интересное направление — интеграция опор освещения с элементами «умной дороги»: камерами, датчиками трафика, метеостанциями, зарядными станциями для электротранспорта. Граненые конструкции удобнее для этого: плоские грани позволяют монтировать оборудование без специальных кронштейнов, прокладывать кабели внутри опоры по заранее установленным направляющим.

Выводы: математика против привычки

Противостояние граненых и трубчатых опор — это не борьба концепций, а результат холодного расчета. Физика профилей, экономика металла, логистика транспорта, технология монтажа — все говорит в пользу граненых конических конструкций для дорожного освещения.

Отличие граненых опор от трубчатых не в внешнем виде и не в традициях производства. Разница — в эффективности использования каждого килограмма стали, каждого часа работы монтажников, каждого рубля бюджета. Когда строишь тысячи километров дорог, мелочей не бывает. Полмиллиметра толщины стенки, 15% экономии металла, на день быстрее монтаж — эти параметры определяют, какие опоры стоят вдоль федеральных трасс.

Трубчатые конструкции проигрывают не потому, что они плохие. Они проигрывают потому, что граненые — лучше.
