Подземный подвод питания: гидроизоляция кабельного ввода и защита от конденсата

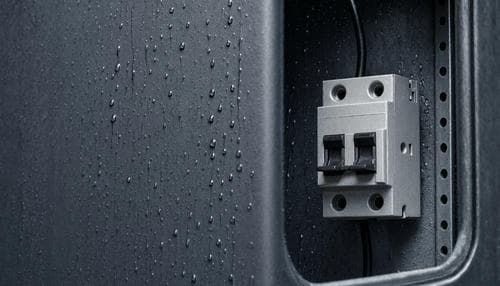

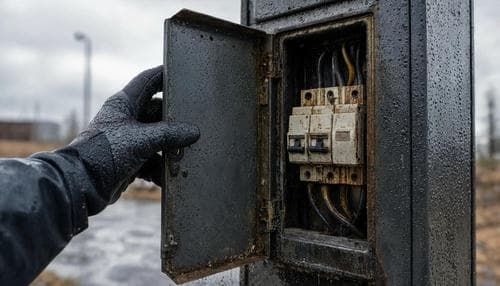

Сначала гаснет один фонарь. Через неделю — ещё три, все на одной ветке. Бригада приезжает, открывает лючок в цоколе и видит одну и ту же картину: автомат защиты стоит в луже, клеммы позеленели, по стенке мачты ползут капли. Светильник цел, кабель цел, грунт на вид сухой. А внутри опоры — вода, хотя дождя не было две недели.

Это не редкий случай. Это самый частый сценарий отказа наружного освещения, который списывают на «бракованные автоматы» и «сырую осень». Причина почти всегда одна: кабельный ввод в цоколе сделан так, что опора работает как влагоуловитель.

Дыра, о которой молчат акты

Кабельный ввод — это место, где кабель выходит из земли в металл. По документам это «узел герметизации». На объекте это отверстие в фундаменте, через которое тянется провод, а вокруг набрызгана пена или намотана изолента.

Разница между этими двумя описаниями и есть разница между опорой, которая стоит пятнадцать лет, и опорой, которую вскрывают каждую весну.

Физика простая, но безжалостная. Днём солнце греет ствол, воздух внутри расширяется и выходит через микрощели. Ночью металл остывает быстрее воздуха, давление внутри падает, и мачта втягивает сырой воздух обратно — через ввод, через лючок, через любую неплотность. Утром на холодной нижней трети ствола выпадает роса. Цикл повторяется каждый день. За зиму в опоре набирается то, что не наберётся в неё ни за один ливень.

Теперь добавьте грунт. Если ввод негерметичен, тёплая влажная земляная атмосфера поднимается по каналу, как по вытяжке. Весной, когда воздух уже тёплый, а земля ещё холодная, эффект максимальный: на стенках мачты конденсируется вода, которой в траншее даже не видно.

Пять способов испортить опору за одну смену

Каждая из этих ошибок — отдельно взятая — достаточна, чтобы убить оборудование за пару сезонов.

Пена вместо герметика. Монтажная пена — это губка. Она не отталкивает воду, она её копит. Плюс разрушается от ультрафиолета и от мороза. Через год ввод выглядит целым, а по факту это слой мокрого поролона, прижатый к стали. Ввод закрывают снаружи термоусадочной манжетой с клеевым слоем, а на проходе ставят герметичную муфту или сальник с уплотнительным кольцом.

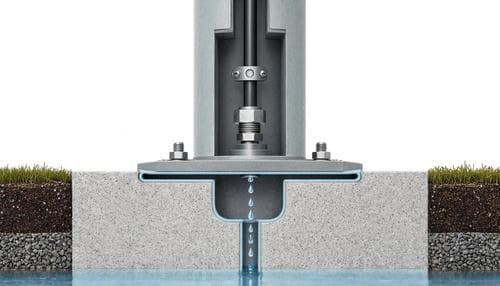

Труба без уклона. Кабель должен входить в опору через гильзу, наклонённую от мачты к траншее. Если гильза лежит горизонтально или, хуже, наклонена к опоре, вся влага из канала стекает в цоколь. Двух-трёх процентов уклона в правильную сторону достаточно, чтобы снять половину проблем. В нижней точке траншеи при этом нужен дренажный отвод.

Затянули без смазки. Латунный сальник, затянутый насухо, через две зимы прикипает. Ветровая вибрация расшатывает соединение, и узел теряет герметичность незаметно — до первого осмотра, который обычно случается, когда уже погасло. Резьбу и резиновое кольцо смазывают силиконом, а при ветровых нагрузках добавляют контргайку.

Нет нижнего дренажа. Даже идеальный ввод не отменяет конденсат. Вода появится в любом случае. Если у опоры нет отдушины или дренажного канала внизу, ей некуда уходить, кроме как вверх — к клеммам и автомату. Заглушка с лабиринтным уплотнением в дне опоры — это не опция, а штатная деталь.

Бытовой силикон на оболочке. Силикон плохо держится на полиэтиленовой изоляции. Через полгода он отслаивается ровной полоской и оставляет канал, по которому вода уходит в ствол. Герметик должен быть предназначен для материала оболочки, наноситься на сухую обезжиренную поверхность и только при плюсовой температуре.

Почему IP66 не спасает

Есть убеждение: если лючок закрыт на защёлку, а ввод задут, внутри сухо. Эта уверенность дорого обходится.

Производители корпусов пишут прямо: степень защиты IP65 или IP66 снижает проникновение воды, но не предотвращает образование конденсата. Защита от брызг и защита от точки росы — два разных процесса. Первая закрывает внешние потоки. Второй продолжает работать внутри герметичного объёма, потому что воздух с паром уже там.

Именно поэтому в закрытой на первый взгляд мачте утром мокрые стенки. Вода не затекла. Она выпала из воздуха, который сама же опора и надышала.

Что делает влага с автоматом

Модульный автомат рассчитан на щит в сухом помещении. Внутри опоры он живёт в худших условиях, чем сам кабель в земле.

Вот что происходит за один цикл «роса — мороз»:

• вода садится на клеммы, и контакт начинает окисляться;
• в месте обжима меди и алюминия запускается электролитическая коррозия;
• по влажным дорожкам появляются токи утечки, которые греют корпус;
• зимой конденсат замерзает, и механику расцепителя клинит;
• тепловой расцепитель срабатывает ложно — от нагрева плохого контакта, а не от реальной перегрузки.

Результат — автомат живёт два-три года вместо десяти. Но опаснее другое: отказ часто скрытый. Внешне аппарат цел, а при коротком замыкании он уже не отключит линию. Тогда сгорает не автомат, а вся ветка.

Поэтому в проектах СВЕТОПАРК коммутацию стараются выносить в герметичные боксы с дренажом либо подбирают опоры с вентилируемым цоколем, где влага уходит вниз, не дотягиваясь до оборудования.

Что требуют нормы и чего они не требуют

Правила для подземной прокладки часто воспринимают как всё, что нужно. Это ловушка.

При прокладке кабеля в земле нормы ПУЭ требуют от 0,7 метра заглубления в обычном грунте и от 1 метра под дорогами. Для линий 6–10 кВ в пахотной земле — тоже не меньше метра. Но это нормы для защиты кабеля от промерзания, давления транспорта и случайных раскопок.

Они ничего не говорят про узел ввода. Прокладка кабеля в земле по нормам ПУЭ защищает провод в траншее, но не отменяет гидроизоляцию в точке, где провод выходит к опоре. Международная практика здесь простая: чем глубже и влажнее траншея, тем серьёзнее должен быть узел герметизации наверху.

Чек-лист: что проверить до подписания акта

Если хотя бы один пункт не сходится, ввод надо вскрывать и переделывать.

Ввод в цоколе:

• кабель заходит через трубу с обратным уклоном от мачты;
• сальник затянут на оболочку без пережатия жил;
• герметик предназначен для материала оболочки, нанесён на сухую обезжиренную поверхность;
• изнутри ввод закрыт термоусадочной манжетой с клеевым слоем;
• в нижней точке траншеи есть дренажный отвод.

Цокольный отсек:

• лючок с целой уплотнительной рамкой;
• в дне опоры есть дренажный канал, не забитый пеной;
• автомат стоит не ниже 300 мм от уровня возможного скопления воды;
• клеммы сухие, без окисления.

Трасса:

• глубина соответствует категории грунта;
• кабель лежит на песчаной подушке и накрыт сигнальной лентой;
• пересечения дорог — только в защитном футляре.

Если линия уже работает, в первую очередь смотрите на опоры в низинах и на глинистых участках. Там суточный конденсат сильнее всего.

Парк и магистраль: одна проблема, разные акценты

В парковой зоне узел ввода важнее, чем на магистрали, хотя кажется наоборот.

Причины простые. Мачта ниже — от ввода до автомата короче путь. Газоны поливают, грунтовые воды близко, влажность постоянная. Реле времени включает свет каждый вечер, а значит, каждый день есть цикл нагрева и остывания, который качает воздух через неплотности.

Для благоустройства правильнее сразу брать опоры с нижним дренажем и герметичным боксом и закладывать осмотр без подъёма. Светопарк советует оценивать гидроизоляцию цоколя отдельной строкой, потому что от неё зависит вся ветка, от которой питание идёт на парковые опоры освещения. Это не мелочь, а основа бесперебойности вечернего контура.

Вывод

Мокрая опора — это не брак светильника и не плохая погода. Это просчёт в узле, который делают за полчаса и забывают на годы.

Два вопроса решают всё. Куда уйдёт вода, которая обязательно попадёт в систему? И что сделает автомат, если ввод потеряет герметичность через полгода? Если ответы есть до начала раскопки — основная защита уже выполнена. Остальное — дело техники.
