Как оценить реальный износ стоек
СВ и не разориться на авариях
Железобетонный столб падает неожиданно только для тех, кто оценивает его состояние из окна автомобиля. Для физики здесь нет никакой внезапности: падению всегда предшествуют десять-пятнадцать лет скрытой деградации арматурного ядра. Бетонные стойки серий СВ-95 и СВ-110, массово установленные в восьмидесятых и девяностых годах, строились в расчете на нормативный срок в тридцать лет. Сегодня подавляющее большинство этих конструкций уже перешагнуло проектный рубеж, продолжая удерживать провода под натяжением исключительно за счет остаточных коэффициентов запаса, заложенных советскими проектировщиками.
Проблема в том, что железобетонная стойка лишена пластичности. Если стальная труба при критической перегрузке изгибается, сигнализируя об аварии деформацией ствола, то предварительно напряженный вибрированный бетон разрушается хрупко — одномоментным срезом комля при очередном порыве ветра силой 18–20 метров в секунду.
Именно поэтому плановая дефектовка железобетонных опор становится ключевым барьером, защищающим балансодержателя от судебных исков за оборванные линии, разбитый автотранспорт и обесточенные кварталы.
Механизм химического распада: что происходит внутри массива
Распространенное заблуждение — считать бетон инертным камнем. В действительности затвердевший цементный камень представляет собой сложную капиллярно-пористую систему, в которой непрерывно протекают диффузионные процессы.
Первоначальная сохранность стальной арматуры внутри стойки обеспечивается пассивирующей щелочной средой. Гидроксид кальция в порах бетона создает водородный показатель на уровне от 12,5 до 13,5 единиц. При таких значениях на поверхности металла образуется прочнейшая гамма-оксидная пленка толщиной в несколько нанометров, полностью блокирующая окисление железа.
С годами атмосферный углекислый газ диффундирует в толщу бетона. Происходит реакция нейтрализации гидроксида кальция с образованием карбоната кальция и воды. В результате водородный показатель поровой жидкости падает ниже критической отметки в 9,5 единиц. Защитная пленка растворяется. Кислород и влага, проникающие по микротрещинам, вступают в прямой контакт со сталью.
Образующиеся продукты коррозии железа занимают физический объем в два с половиной — три раза больший, чем исходный металл. Внутри защитного слоя возникает колоссальное радиальное давление — до 25–30 мегапаскалей. Поскольку бетон крайне слабо сопротивляется растяжению, массив раскалывается, образуя продольные магистральные трещины вдоль рабочих арматурных стержней.
В исследовании отдела железобетонных конструкций НИИЖБ им. А.А. Гвоздева, посвященном долговременной стойкости центрифугированных и вибрированных стоек, зафиксировано:
скорость перемещения фронта карбонизации в бетонах классов В22,5–В30 на открытом воздухе стабильно составляет от 1,0 до 1,5 мм в год
Это означает, что проектный защитный слой толщиной 20 миллиметров полностью нейтрализуется максимум за 15–18 лет эксплуатации. После этого срока высокопрочная проволока сечением 3–5 миллиметров начинает терять эффективную площадь со скоростью до 0,15 миллиметра в год. Учитывая, что проволока находится под предварительным механическим натяжением, истончение металла провоцирует коррозионное растрескивание под напряжением. Арматурная струна лопается без предварительного удлинения.
Анатомия дефектов: на что смотреть при визуальном аудите
Визуально-измерительный контроль — это не беглый осмотр линии, а документированное картирование повреждений каждого ствола. Стойка СВ нагружена неравномерно, поэтому деструкция привязана к конкретным высотным горизонтам.
Критические зоны контроля
При обследовании стойку условно делят на три рабочих диапазона:
* Зона комлевого сопряжения (интервал от минус 0,6 метра до плюс 0,5 метра от уровня земли). Это область экстремального изгибающего момента. Здесь сходятся грунтовая сырость, капиллярный подсос, воздействие солей и поверхностное промерзание.
* Средняя зона ствола (отметка от плюс 1,5 до плюс 4,0 метров). Участок подвержен максимальным динамическим ветровым прогибам и солнечной циклической инсоляции, вызывающей температурные напряжения.
* Оголовок и зона крепления траверс (верхние 1,5 метра стойки). Место концентрации монтажных сколов, вибрационных микротрещин от колебания проводов и разрушений бетона вокруг сквозных крепежных отверстий.
Диагностический интерес представляют не все трещины подряд, а их конфигурация и раскрытие:
* Поперечные волосяные трещины с раскрытием до 0,1 миллиметра на растянутой грани. Являются следствием сезонных ветровых перегрузок, но пока сохраняют упругость конструкции.
* Продольные трещины раскрытием свыше 0,2 миллиметра вдоль граней стойки. Прямой признак коррозионного отслоения защитного слоя и аварийного состояния арматуры.
* Сетчатые трещины на гранях. Результат недостаточного уплотнения смеси при вибрировании и последующего циклического замораживания влаги в поверхностных слоях.
Если из трещины проступает бурый налет ржавчины или наблюдается шелушение бетона пластами с оголением гладкой проволоки, стойку бракуют независимо от того, насколько ровно она стоит по вертикали.
Инструментальные методы неразрушающего контроля
Когда визуальные признаки вызывают сомнения, применяется приборная дефектовка. Глаз инженера не способен оценить плотность цементного камня в глубине комля и наличие скрытых расслоений.
Приборная база и методики измерений
Для полевой диагностики опорных стоек применяют четыре основных инструментальных метода:
* Ультразвуковое сквозное прозвучивание по ГОСТ 17624. Приборы типа Пульсар или УК-1401 измеряют время прохождения продольной ультразвуковой волны сквозь тело стойки. Скорость ультразвука в плотном проектном бетоне составляет более 4200 метров в секунду. Падение скорости ниже 3500 метров в секунду свидетельствует о глубокой микротрещиноватости и внутренней деструкции вяжущего.
* Метод ударного импульса и упругого отскока по ГОСТ 22690. Склерометры и электронные молотки типа Оникс или молоток Шмидта определяют прочность бетона на сжатие по величине отскока бойка от поверхности. Позволяет оперативно выявить участки разуплотнения бетона в зоне перехода грунт-воздух.
* Электромагнитная локация арматуры. Позволяет определить фактическую толщину защитного слоя бетона и зафиксировать шаг стержней без долбления бетона. Резкое падение магнитного отклика указывает на разрыв напряженной проволоки внутри ствола.
* Фенолфталеиновая проба на карбонизацию. В комлевой зоне высверливается шпур диаметром 10 миллиметров, обеспыливается и смачивается однопроцентным спиртовым раствором фенолфталеина. Бетон с ненарушенной щелочной средой окрашивается в интенсивный малиновый цвет, а карбонизированный слой остается серым. Замер глубины обесцвеченного слоя штангенциркулем дает точную глубину потери защитных свойств.
В отчете лаборатории диагностики электрических сетей Белорусского национального технического университета приведены данные инструментального аудита 1200 стоек СВ-95:
в конструкциях со сроком службы свыше 25 лет ультразвуковое сканирование выявило скрытые внутренние продольные трещины и падение динамического модуля упругости более чем на 30% у половины опор, признанных годными по результатам обычного визуального осмотра
Это доказывает: отсутствие внешних отслоений не гарантирует проектную устойчивость линии к расчетным нагрузкам.
Таблица 1. Матрица технического состояния железобетонных стоек СВ
| Категория состояния | Инструментальные и визуальные критерии | Состояние арматурного каркаса | Прогноз безаварийной работы | Регламентные действия |
|---|---|---|---|---|
| I. Исправное | Трещины отсутствуют либо единичные волосяные до 0,05 мм. Скорость ультразвука выше 4000 м/с. Глубина карбонизации до 5 мм. | Коррозия отсутствует. Сцепление со сталью стопроцентное. Металл пассивен. | Свыше 15 лет | Плановый осмотр раз в 3 года. Очистка трассы от поросли. |
| II. Работоспособное | Поперечные трещины до 0,15 мм. Локальное шелушение на глубину до 10 мм. Падение прочности на сжатие до 15%. Карбонизация до 15 мм. | Следы поверхностного окисления без уменьшения рабочего диаметра стержней. | От 5 до 10 лет | Гидрофобизация комля кремнийорганическими пропитками, герметизация трещин. |
| III. Ограниченно работоспособное | Продольные трещины до 0,3 мм. Скорость ультразвука 3200–3500 м/с. Сколы бетона на углах с обнажением арматуры до 100 мм. | Коррозия проволоки с потерей сечения до 10–15%. Нарушение сцепления бетона с металлом. | До 2–3 лет под постоянным контролем | Установка разгрузочных железобетонных приставок, временных бандажей, включение в график замены. |
| IV. Аварийное | Раскрытие продольных трещин более 0,5 мм. Прочность бетона упала более чем на 35%. Сквозные выкрашивания, наклон стойки свыше 2 градусов. | Разрыв отдельных арматурных проволок, потеря сечения несущего металла свыше 20%. | Немедленный риск падения | Срочный вывод из эксплуатации, демонтаж, установка временных опорных конструкций. |
Иллюзия экономии: почему ремонт старых ЖБИ разоряет предприятие
Когда комиссия переводит 20–30% опор участка в III категорию, перед главным энергетиком встает дилемма: ремонтировать или менять. На первый взгляд, локальный ремонт выглядит привлекательно для бюджета. На стойки наваривают стальные корсеты, притягивают хомутами железобетонные приставки ПТ (пасынки), замазывают сколы цементными составами.
Однако с точки зрения материаловедения и механики конструкций это отсрочка катастрофы:
* Электрохимическая несовместимость. Заделка скола свежим цементно-песчаным раствором по старому карбонизированному основанию формирует контактную разность потенциалов. Арматура на границе старого и нового бетона начинает корродировать втрое быстрее из-за возникновения макрогальванической пары.
* Смещение опасного сечения. Установка пасынка делает нижний узел сверхжестким. При динамических ветровых колебаниях точка максимального изгибающего момента просто перемещается на верхний срез приставки. Стойка ломается точно по верхнему хомуту, где сечение бетона тоньше, а армирование слабее.
* Трудозатраты. Ремонт одной стойки с откопкой грунта, зачисткой ржавчины металлической щеткой, нанесением ингибиторов и монтажом бандажа отнимает до 6 человеко-часов. Через три года отремонтированный узел разрушается повторно.
Железобетон в распределительных сетях наружного освещения морально устарел. При собственном весе стойки СВ-95 в 750 килограммов и СВ-110 в 1125 килограммов затраты на грузоподъемную технику и тяжелые буровые машины сводят на нет всю кажущуюся дешевизну исходного изделия.
Стальные граненые опоры: инженерное превосходство геометрии и цинка
Альтернативой тяжелому бетону в сетевом строительстве стали граненые конические стойки (серии ОГК, НФГ). Их изготавливают из листовой низколегированной стали марки 09Г2С толщиной от 3 до 5 миллиметров. Лист раскраивается на лазерных станках, после чего на гидравлических прессах с ЧПУ усилием до 1000 тонн формуется в восьмигранный или двенадцатигранный конус с одним продольным сварным швом.
Грани работают как непрерывные ребра жесткости. При значительно меньшей толщине стенки конструкция сопротивляется изгибу во всех плоскостях эффективнее сплошного бетонного монолита.

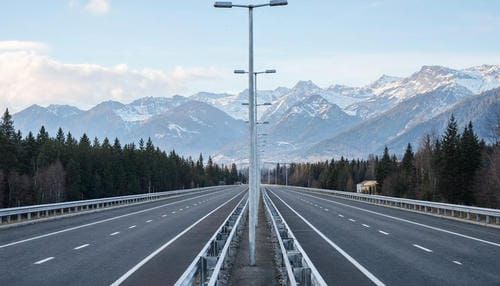

При реконструкции распределительных линий современные опоры наружного уличного освещения на базе стального граненого профиля решают базовую проблему безопасности: при наезде грузовика или легкового автомобиля полая стальная стойка сминается, поглощая энергию удара, предотвращая мгновенную гибель водителя и не вызывая обрыва всей линии.
Антикоррозийная защита таких опор базируется на технологии горячего цинкования по ГОСТ 9.307. Ствол целиком погружается в ванну с расплавленным цинком при температуре 450 градусов Цельсия. Цинк не просто ложится пленкой на поверхность — он диффундирует в кристаллическую решетку стали, формируя интерметаллические слои железо-цинк, которые по твердости превосходят основной металл.
По данным международной исследовательской группы Nordic Galvanizers, ведущей мониторинг объектов инфраструктуры в жестких климатических условиях Северной Европы:
средняя скорость истончения цинкового покрытия толщиной 85–100 мкм на открытом воздухе промышленно-городской среды составляет от 0,7 до 1,1 мкм в год
Это означает, что стальная опора гарантированно не потребует повторного нанесения защитных покрытий на протяжении минимум 45–50 лет.
Таблица 2. Сравнительные эксплуатационные характеристики СВ-95 и ОГК-9
| Технический и экономический показатель | Железобетонная стойка СВ-95-3 | Стальная граненая опора ОГК-9 |
|---|---|---|
| Вес конструкции | 750 кг | 115 кг |
| Норма загрузки в стандартную еврофуру 20 т | Не более 20–22 штук | До 70–80 штук (вложение конус в конус) |
| Необходимая грузоподъемная техника | Автокран грузоподъемностью от 14–16 тонн | Легкий манипулятор на базе ГАЗон Next |
| Способ фиксации в грунте | Заделка в пробуренный котлован глубиной 2,0–2,5 м | Болтовое крепление к фланцу забетонированного фундамента |
| Время демонтажа при повреждении | От 4 до 6 часов (с разработкой мерзлого грунта) | 30–45 минут (откручивание 4–6 фланцевых гаек) |
| Стойкость к антигололедным реагентам | Низкая: интенсивное разрушение бетона комля | Абсолютная: цинковое покрытие инертно к солям |
| Срок безремонтной эксплуатации | 15–20 лет до раскрытия трещин | Не менее 45–50 лет без окрашивания |
| Пассивная безопасность при ДТП | Нулевая: жесткий удар с тяжелыми травмами | Высокая: контролируемая пластическая деформация ствола |
Расчет совокупной стоимости владения: экономика жизненного цикла
Для инвестора или муниципального заказчика ключевым аргументом всегда остается финансовая модель. Сравним прямые и скрытые затраты на создание и содержание линии из 100 опор протяженностью 3,5 километра в течение 30 лет.
Первичные инвестиции (CAPEX)
На этапе закупки железобетон кажется дешевле:
* Закупка 100 стоек СВ обойдется в среднем на 30% дешевле, чем покупка 100 комплектов ОГК с трубными закладными элементами фундамента.
* Однако логистика 100 стоек СВ потребует пяти рейсов тяжелых длинномеров с полуприцепами-панелевозами. Опоры ОГК благодаря конической форме собираются по принципу телескопа: партия в 100 стволов доставляется всего двумя стандартными машинами.
* Разработка грунта под стойки СВ требует бурения шурфов диаметром 350–400 миллиметров на глубину 2,5 метра в сложных грунтах. Под трубные закладные элементы ОГК глубина бурения составляет 1,5–1,8 метра, а бетонирование фундамента ведется параллельно без привлечения тяжелых кранов. Итоговый монтаж линии ОГК идет быстрее в два с половиной раза.
* В результате разница в стартовой смете под ключ с учетом техники и зарплаты монтажников сокращается до символических 5–7% в пользу бетона.
Эксплуатационные издержки (OPEX)
Начиная с восьмого года эксплуатации структура затрат резко меняется:
* Бетонная линия требует регулярных верховых и низовых осмотров, заделки трещин гидрофобными герметиками и покраски цокольной части битумными мастиками. Средняя стоимость поддерживающего регламента составляет:
не менее 2 800 рублей на одну опору ежегодно.
* В течение 30 лет из 100 бетонных стоек из-за морозного пучения, ветровых пиков и ДТП выбраковывается и требует аварийной замены минимум 15 штук. Замена одной стойки в действующей линии сопряжена с демонтажем траверс, перетяжкой СИП, разрытием приствольного круга и обходится в среднем в 55 000 рублей.
* Эксплуатация оцинкованных опор ОГК требует лишь инструментальной протяжки гаек фланцевого соединения с контролем динамометрическим ключом раз в пять лет. Ствол не ржавеет, фундамент защищен от изгибающих нагрузок за счет заглубления анкерной трубы.
Согласно исследованию Высшей школы урбанистики НИУ ВШЭ по анализу жизненного цикла линейных объектов городской инфраструктуры:
суммарная стоимость владения стальными оцинкованными опорами сравнивается с железобетонными аналогами на 7–8-й год службы, а к 20-му году эксплуатации стальная сеть генерирует чистую экономию бюджетных средств в размере 42% по сравнению с ЖБИ
Суммарная экономия на участке в 100 опор за тридцать лет эксплуатации превышает 5,2 миллиона рублей исключительно за счет ликвидации аварийных ремонтов и отсутствия необходимости регулярных малярных работ.
Выводы и инженерный регламент
Поддержание стареющего парка железобетонных стоек СВ с помощью пасынков и бандажей создает иллюзию контроля ситуации, но на деле лишь увеличивает совокупные издержки эксплуатирующей организации. Карбонизация цементного камня и скрытая язвенная коррозия преднапряженной арматуры делают поведение старого бетона непрогнозируемым при любых экстремальных погодных явлениях.
Комплексный аудит сетей с применением ультразвуковых приборов и химических индикаторов позволяет аргументированно доказать руководству или инвестору необходимость модернизации. Переход на стальные граненые конструкции на фланцевых фундаментах закрывает вопрос надежности на полвека вперед, обеспечивая высокую скорость монтажа, механическую стойкость и прогнозируемую экономику эксплуатации.
